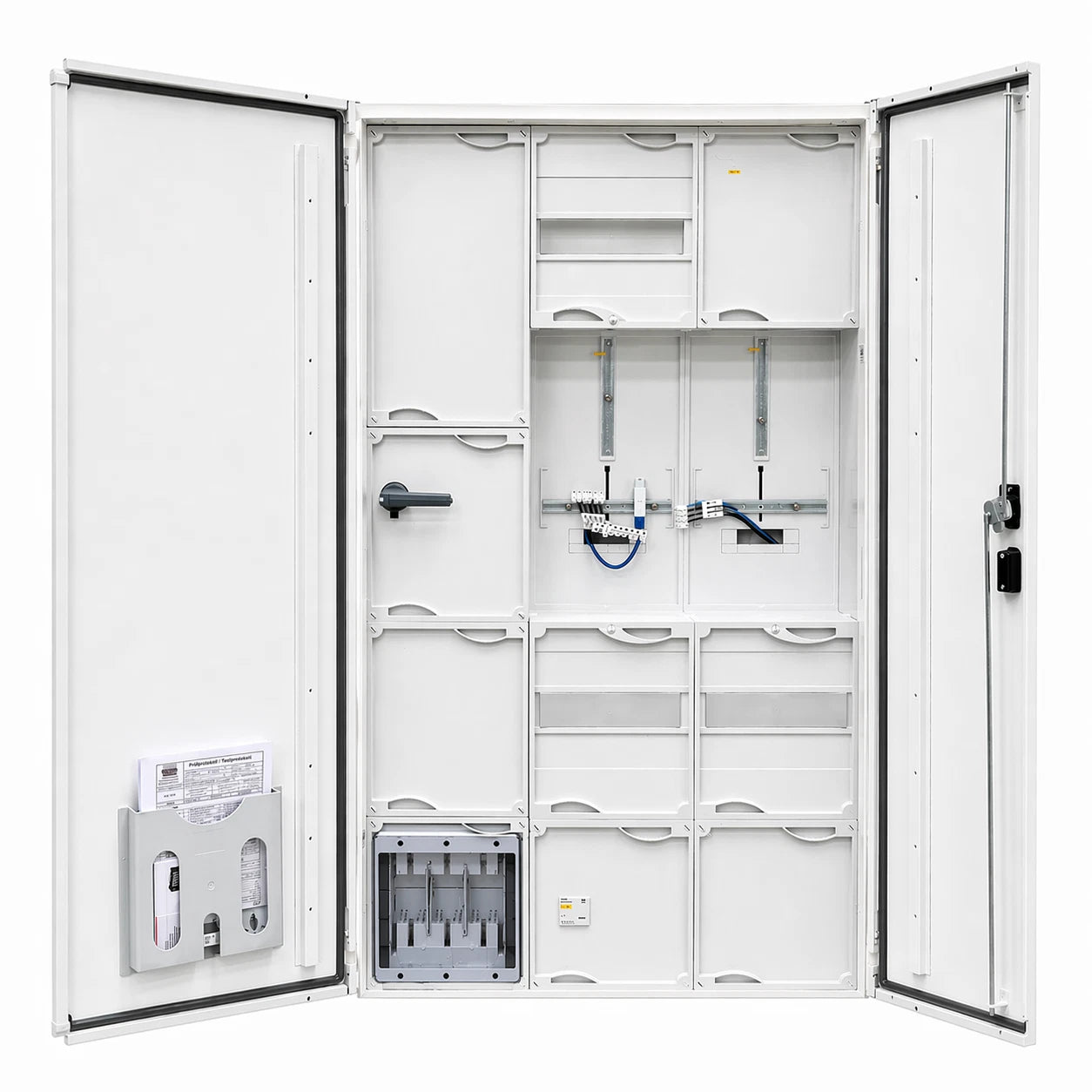

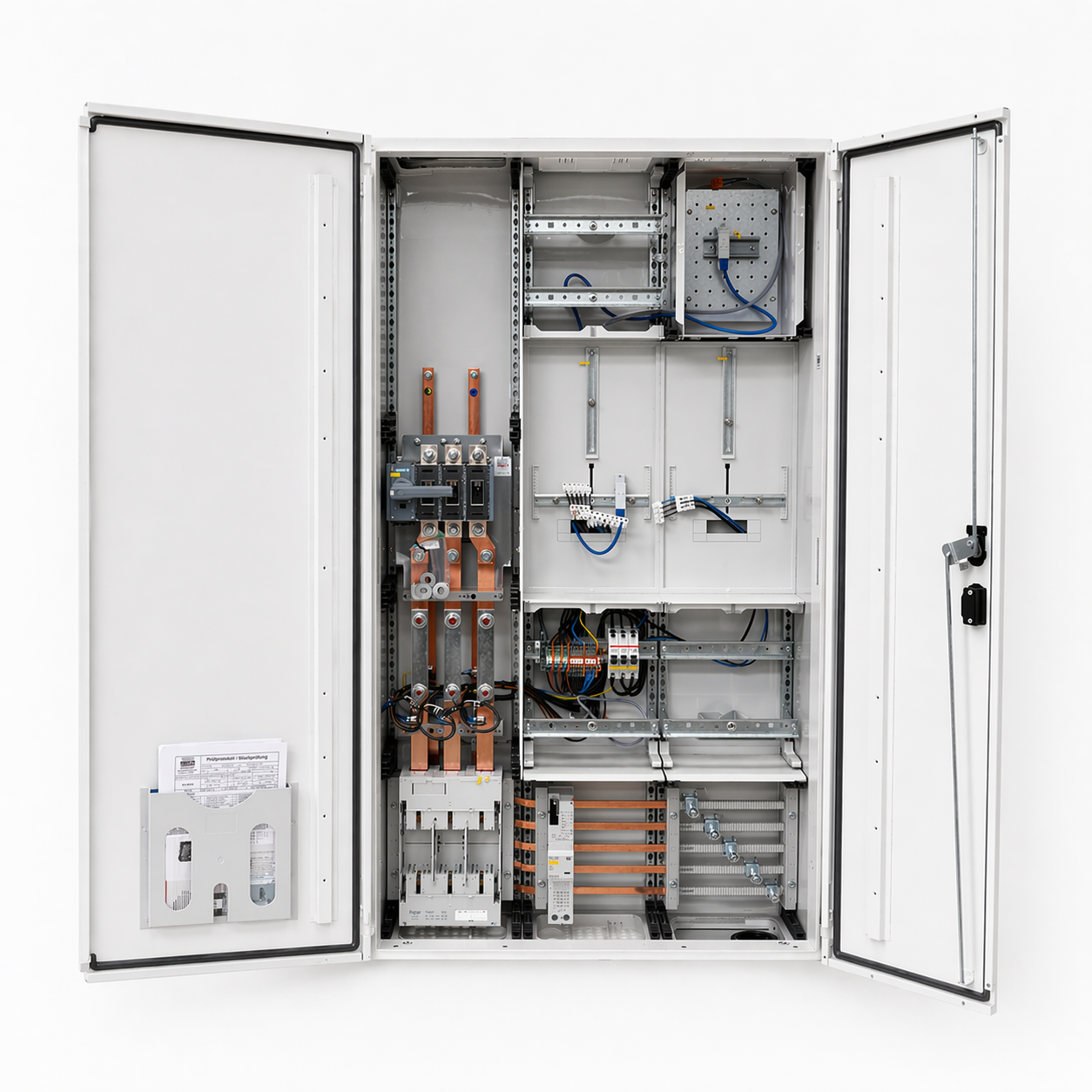

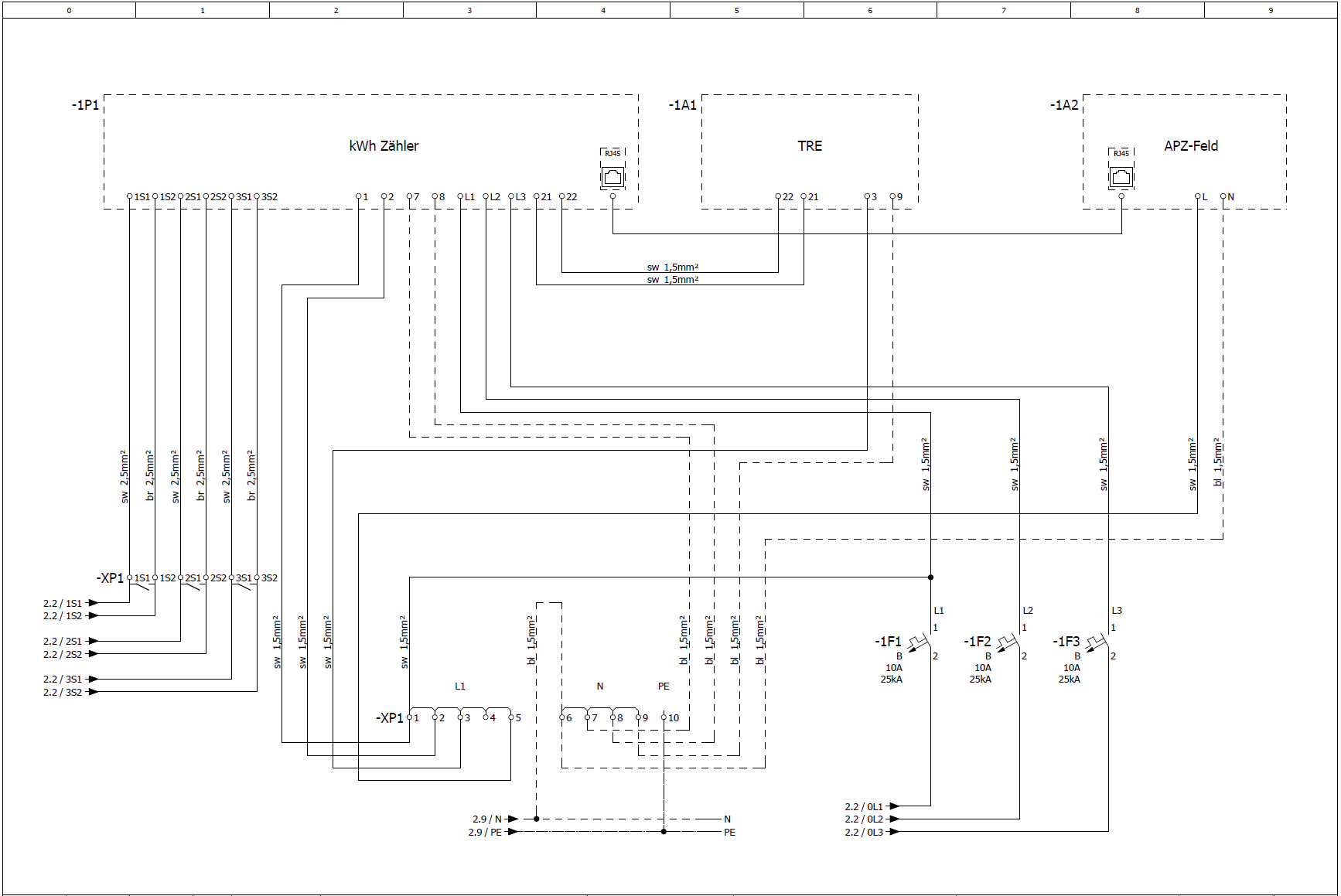

Der Messwandlerschrank 250 A als Wandverteiler ist für Wandlermessungen und Netzanschlüsse ausgelegt. Er wird komplett vormontiert, anschlussfertig verdrahtet und werksseitig geprüft inklusive Stromlaufplan geliefert.

Ausstattung

• 1 × Zählerkreuz für 3-Punkt-Zähler

• 1 × Zählerkreuz für TSG

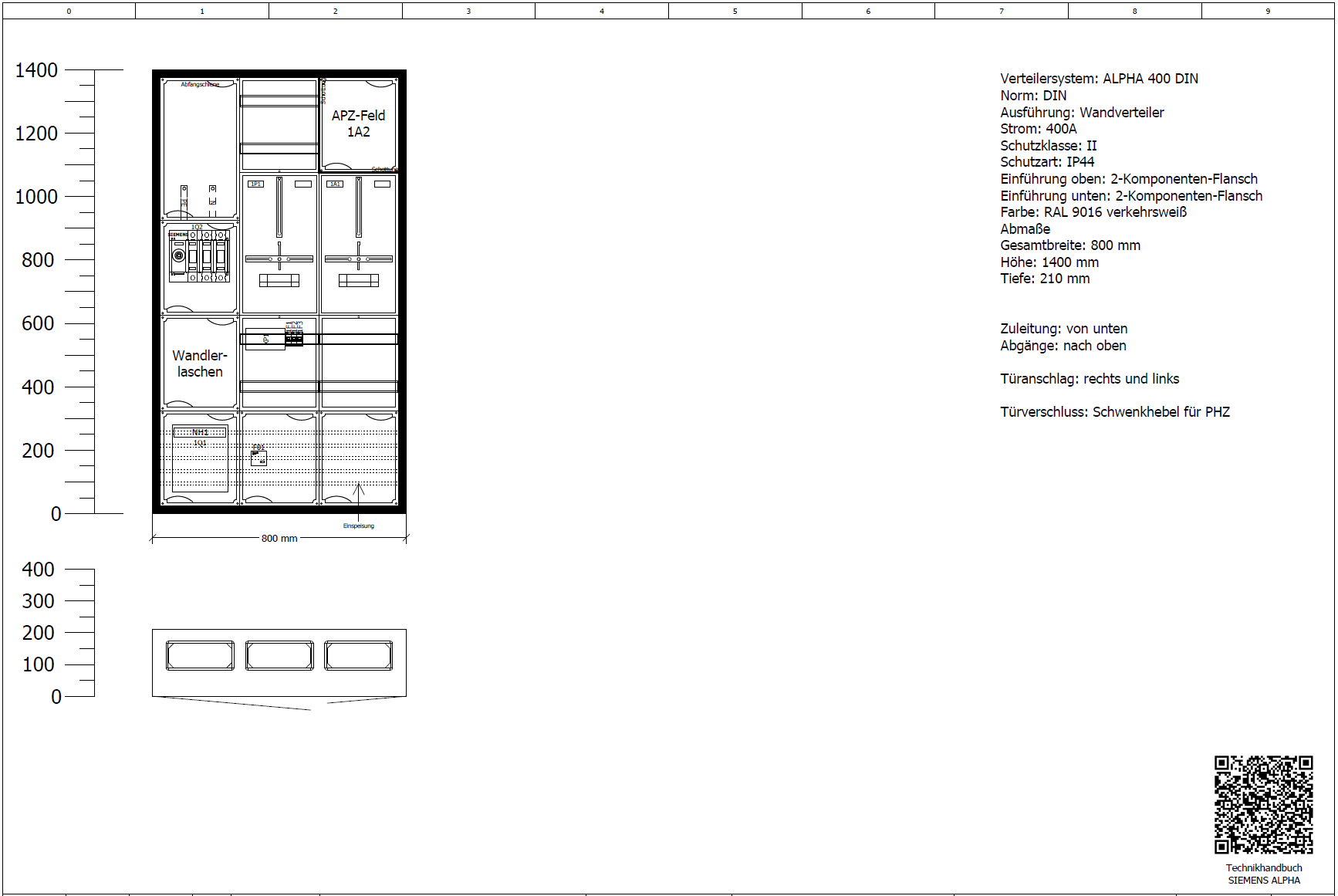

• APZ-Feld integriert

• 40-mm-Sammelschienensystem mit Cu-Schienen (10 × 5 mm)

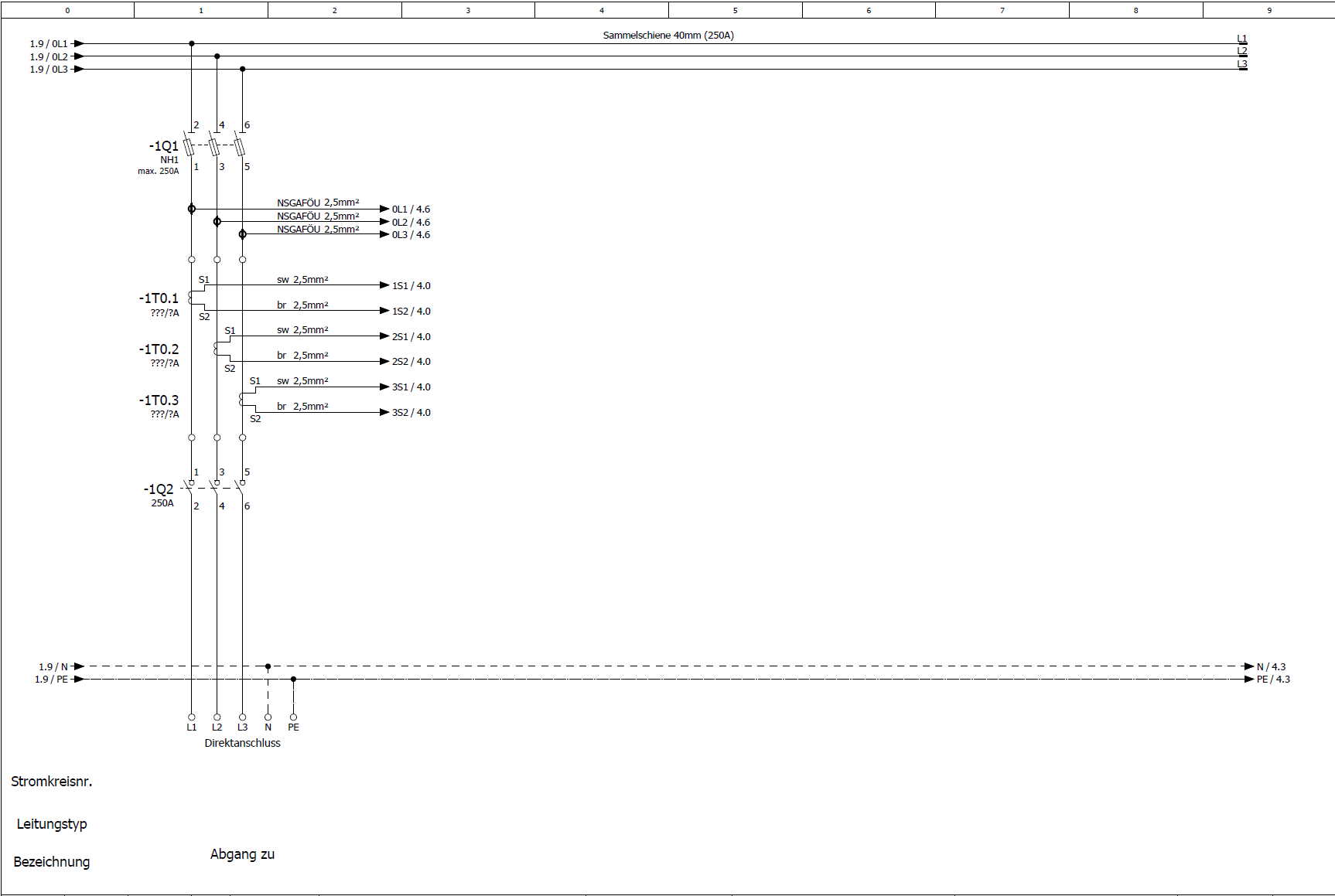

• NH1-Sicherungslasttrenner, 250 A (Einspeisung)

• Lasttrennschalter 250 A (Abgang)

• N- und PE-Kupferschienen

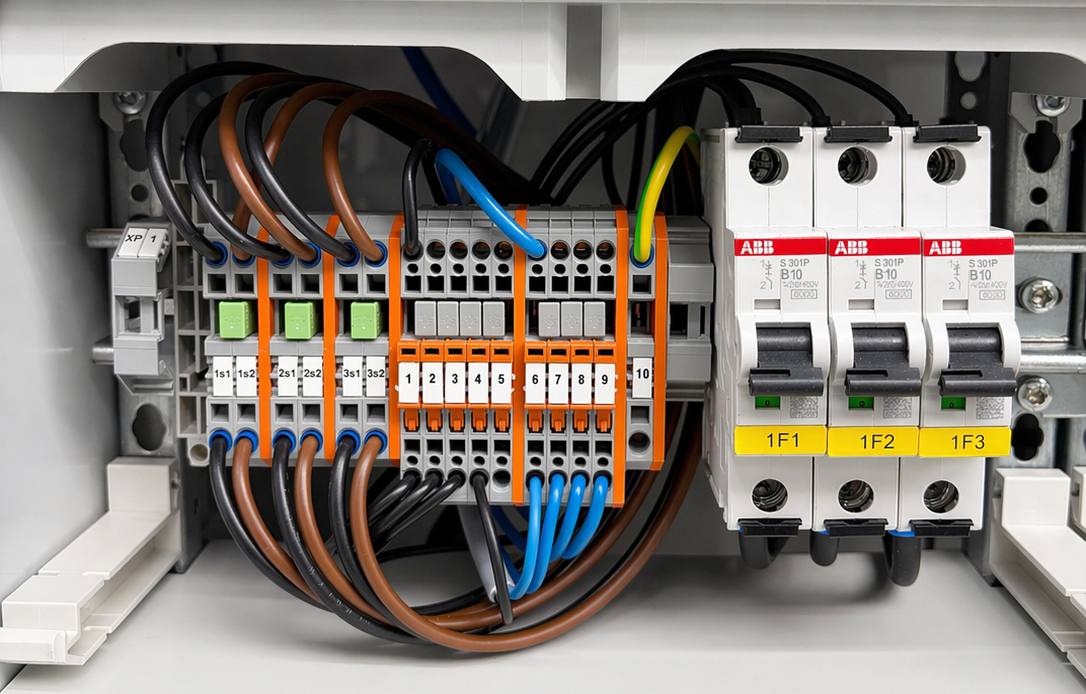

• Integrierte Prüfklemmen

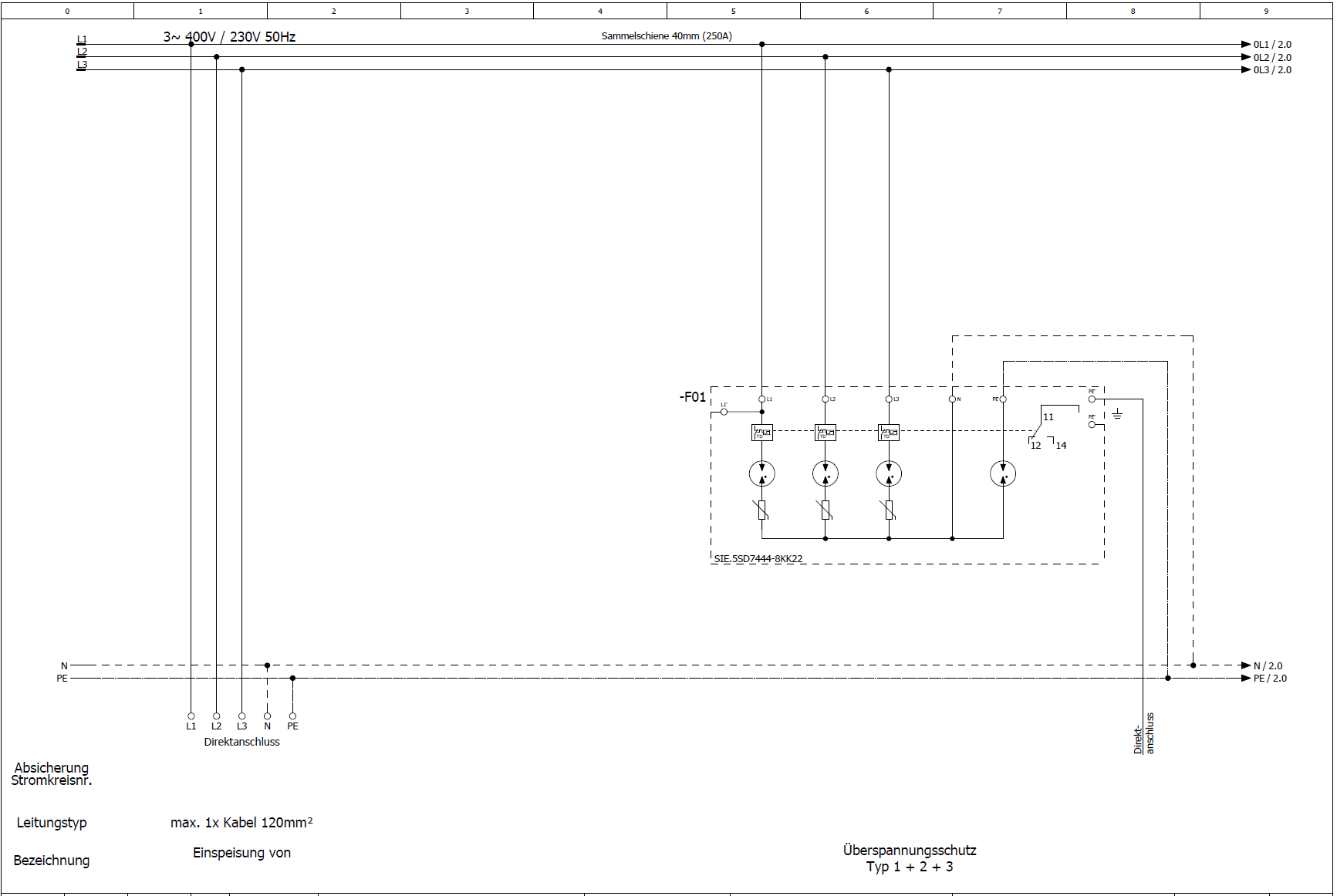

• Überspannungsschutz Typ 1+2

• 3 × Leitungsschutzschalter B10 A / 25 kA

• 2 × RJ45-Buchsen

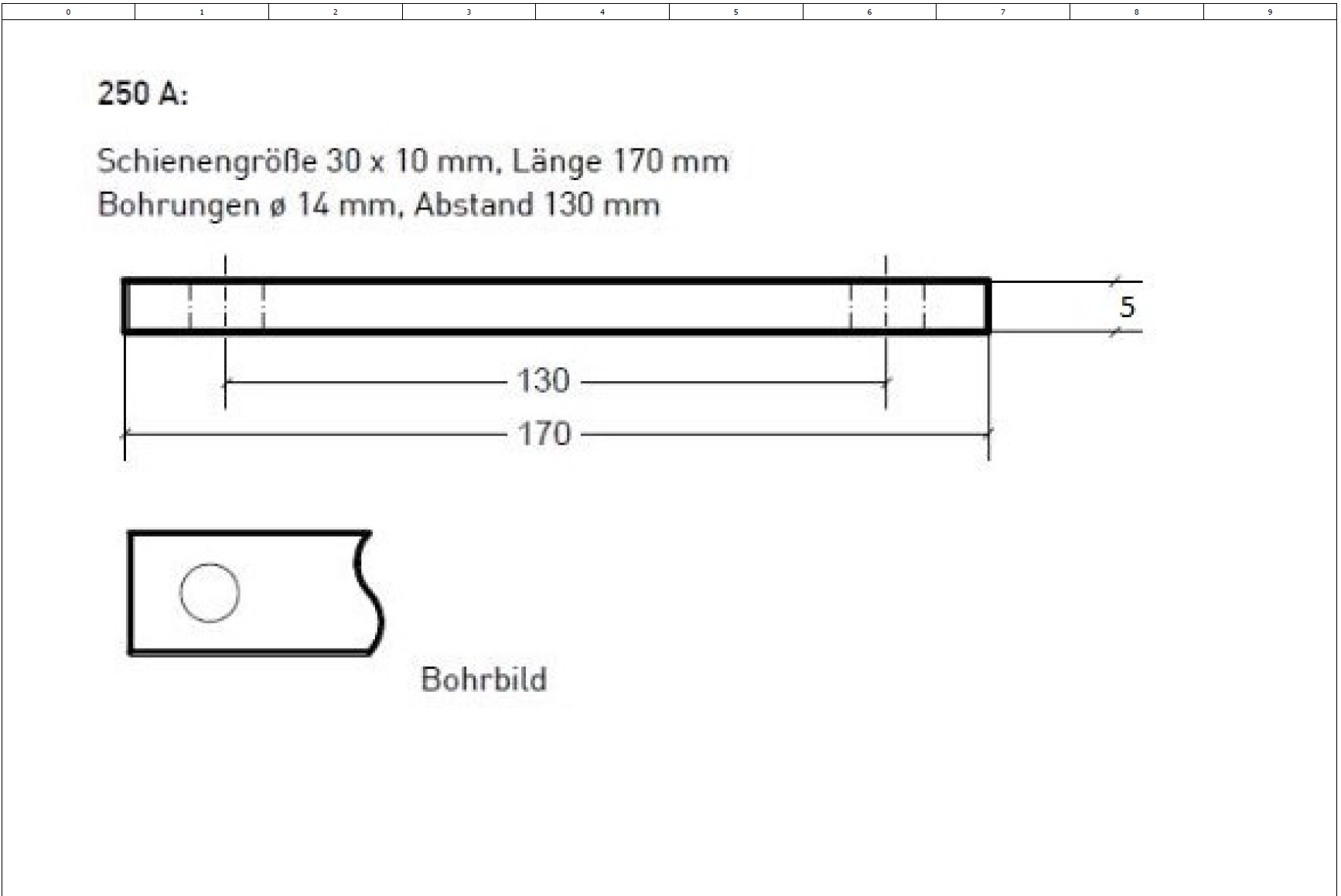

• Wandleranschluss mit verzinnten Kupferlaschen

• Plombierbare Abdeckungen

Technische Daten

• Bemessungsstrom: 250 A

• Schutzklasse: II

• Ausführung: Wandverteiler

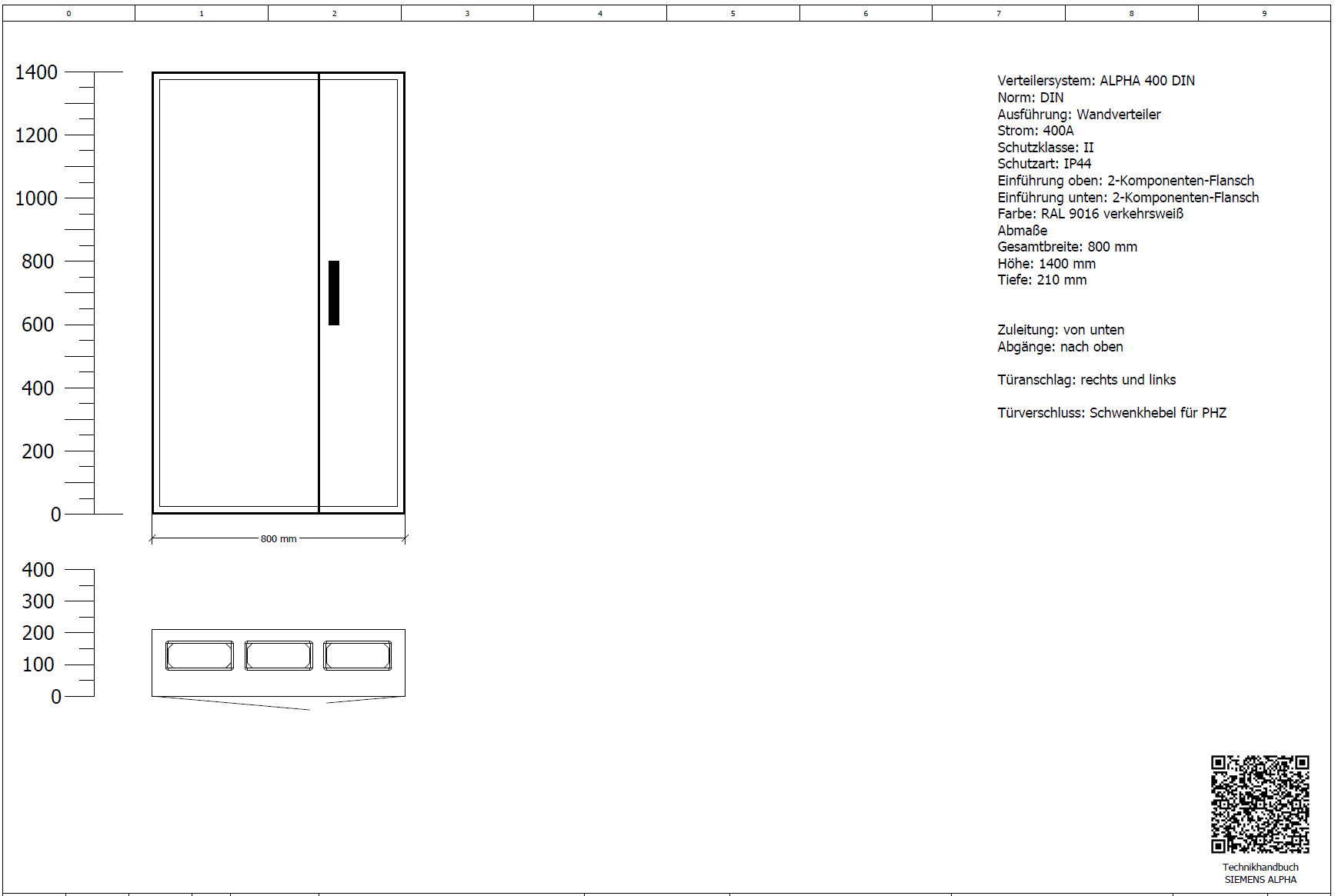

• Abmessungen (H × B × T): 1400 × 800 × 210 mm

• Gehäuse: Stahlblech, RAL 9016

• Einsatzbereich: Innenbereich

• Sammelschienensystem: 40 mm

• Einspeisung: NH1-Sicherungslasttrenner, 250 A

• Abgang: Lasttrennschalter, 250 A

• Türen: Rechts- und Linksanschlag, Schwenkhebel für Profilhalbzylinder

Lieferumfang

Komplett montierter, verdrahteter und geprüfter Messwandlerschrank inklusive APZ-Feld und Stromlaufplan.

Lieferzeit: ca. 3–4 Werktage

Hinweis: Der Stromlauf- bzw. Aufbauplan ist vor Bestellung beim zuständigen Netzbetreiber zur Prüfung und Freigabe einzureichen. Eine Freigabe kann nicht garantiert werden.
