Messwandlerschrank 630A + NA-Schutz (inkl. APZ-Feld)

Messwandlerschrank 630 A mit NA-Schutz – Komplettschrank inklusive APZ-Feld

Messwandlerschrank als fertig aufgebauter Standverteiler für den Innenbereich. Das Sammelschienensystem und die Wandlermessung sind für Bemessungsströme bis 630 A ausgelegt. Der über den Netz- und Anlagenschutz geschaltete Anlagenabgang ist mit einem motorisierten Siemens-3VA-Leistungsschalter für 630 A ausgestattet.

Das integrierte APZ-Feld bietet Platz für moderne Kommunikationskomponenten, beispielsweise ein Smart-Meter-Gateway.

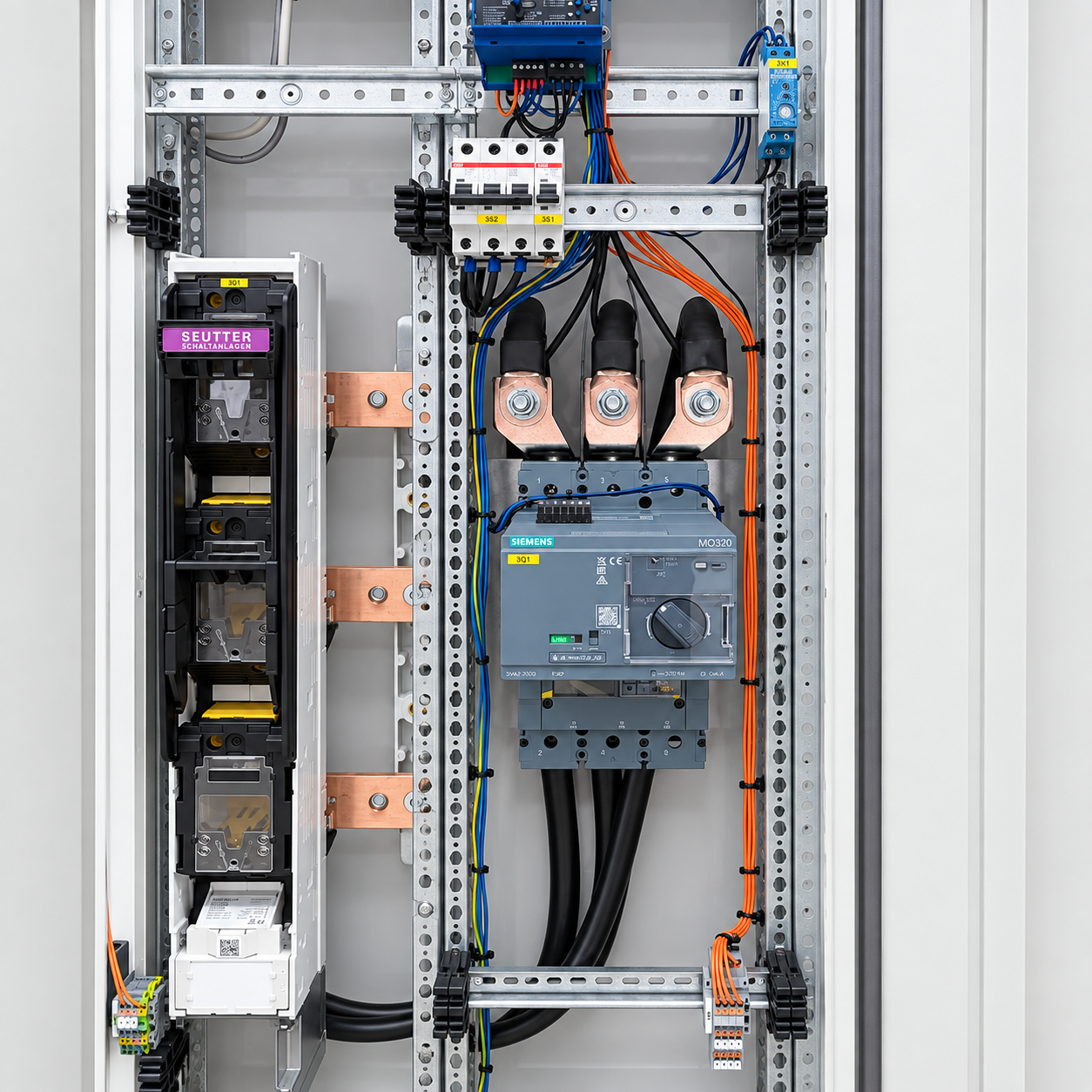

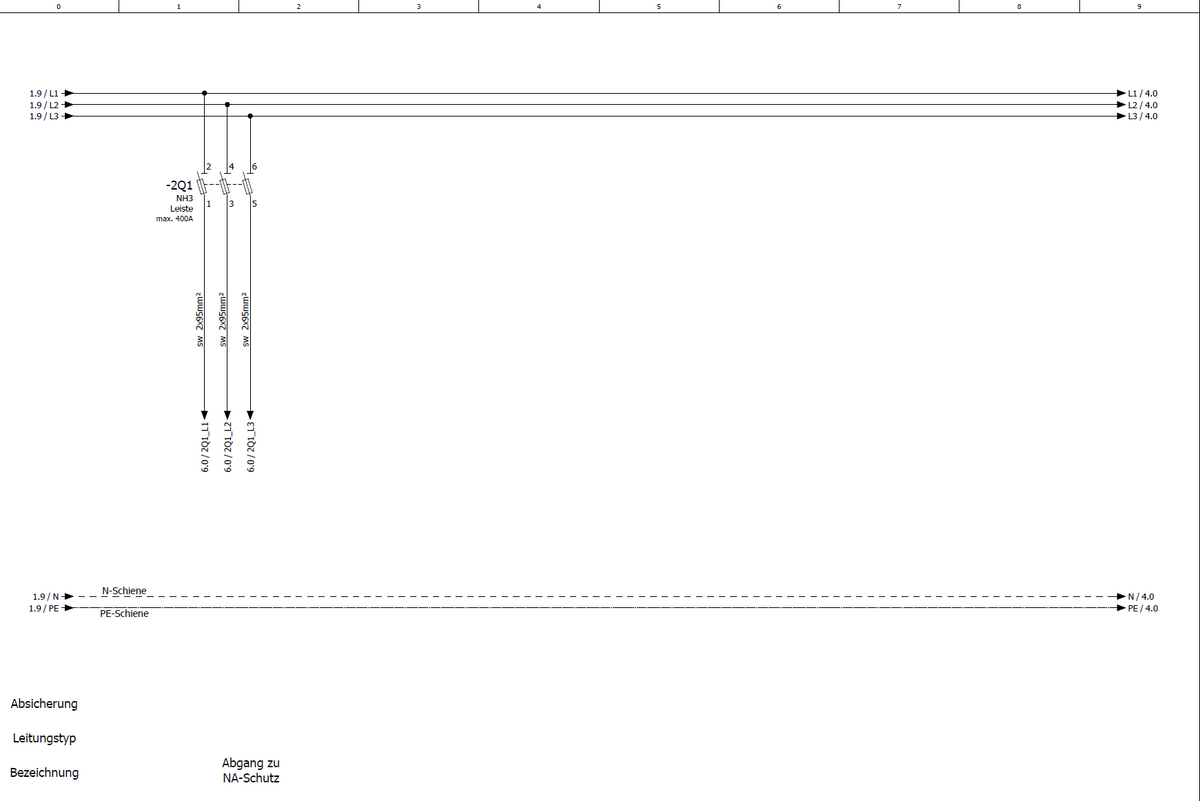

Leistungspfad und Anlagenabgang

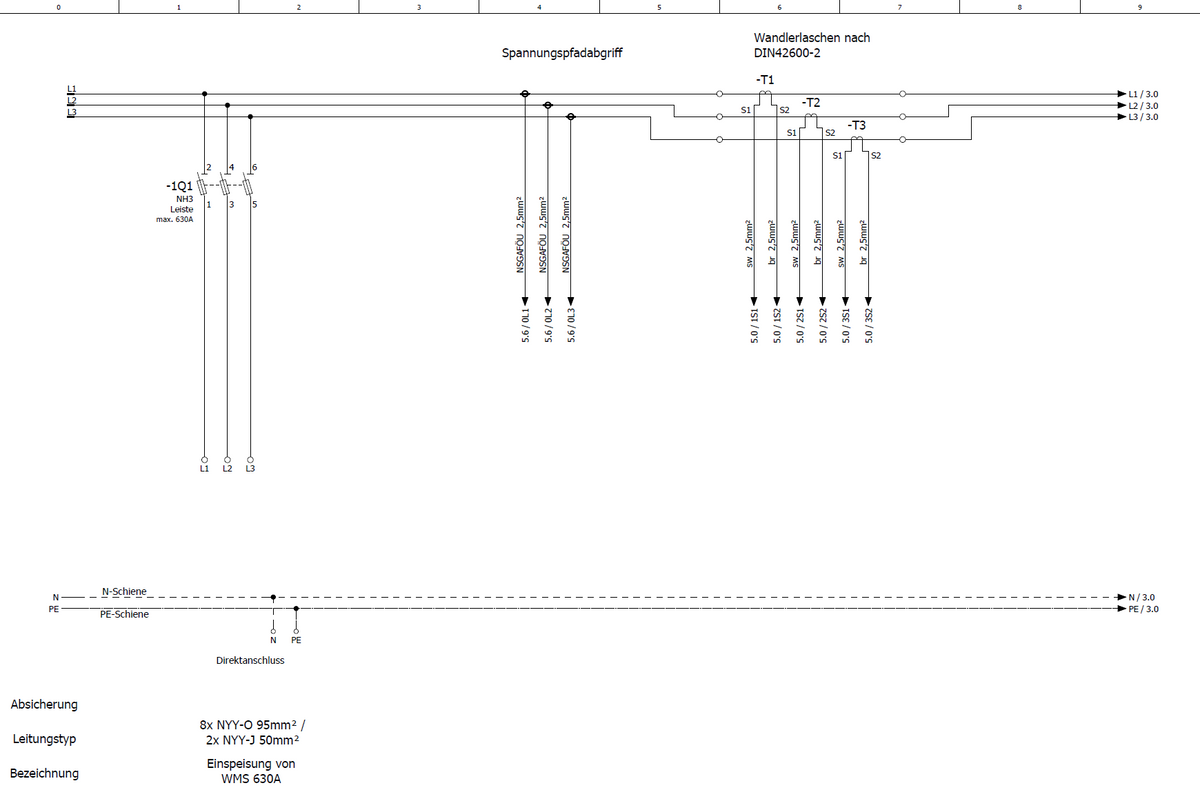

Die Einspeisung erfolgt über eine dreipolig schaltbare NH3-Sicherungslasttrennleiste mit 630 A auf das 185-mm-Sammelschienensystem.

Der abgehende Leistungspfad ist wie folgt aufgebaut:

• NH3-Sicherungslasttrennleiste, 630 A, dreipolig schaltbar

• Einspeisung des Siemens-3VA-Leistungsschalters über den NH3-Abgangstrenner

• Motorisierter Siemens-3VA-Leistungsschalter, 630 A, dreipolig

• Bemessungsschaltvermögen bis 55 kA

• Anlagenabgang hinter dem 3VA-Leistungsschalter

• Anschluss über M12-Anschlüsse

Der 3VA-Leistungsschalter übernimmt in Verbindung mit dem Spannungsüberwachungsrelais die automatische Trennung der angeschlossenen Anlage vom öffentlichen Versorgungsnetz.

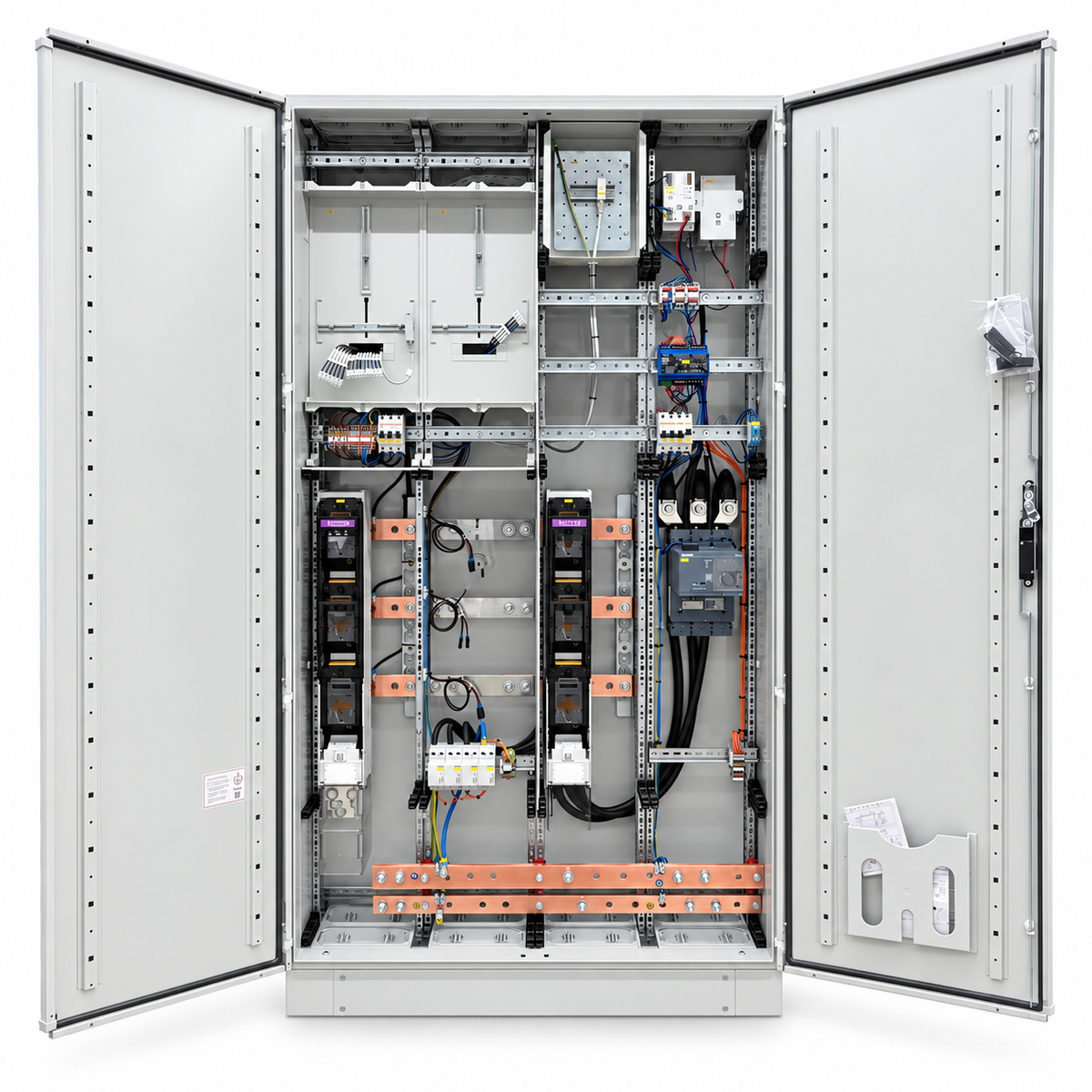

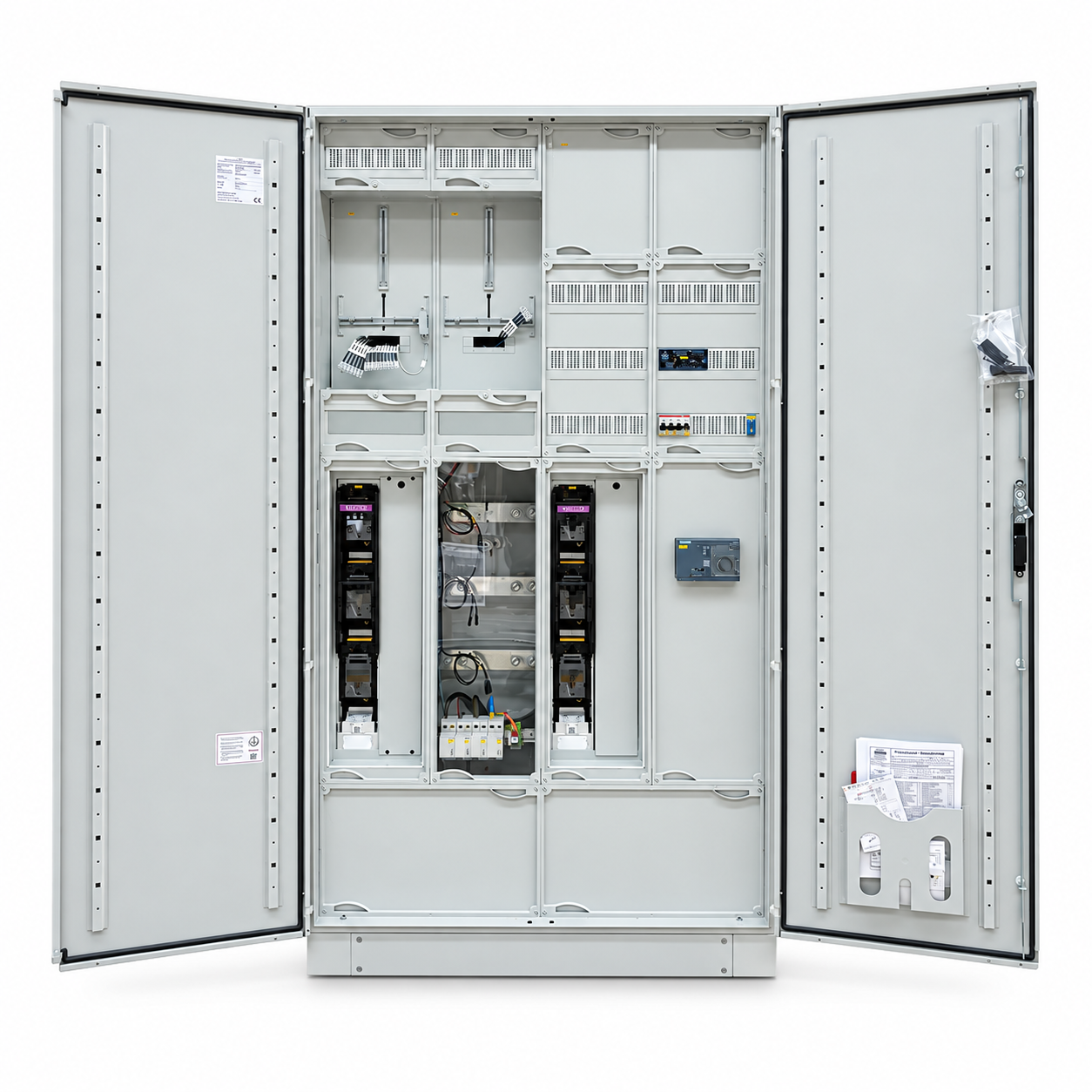

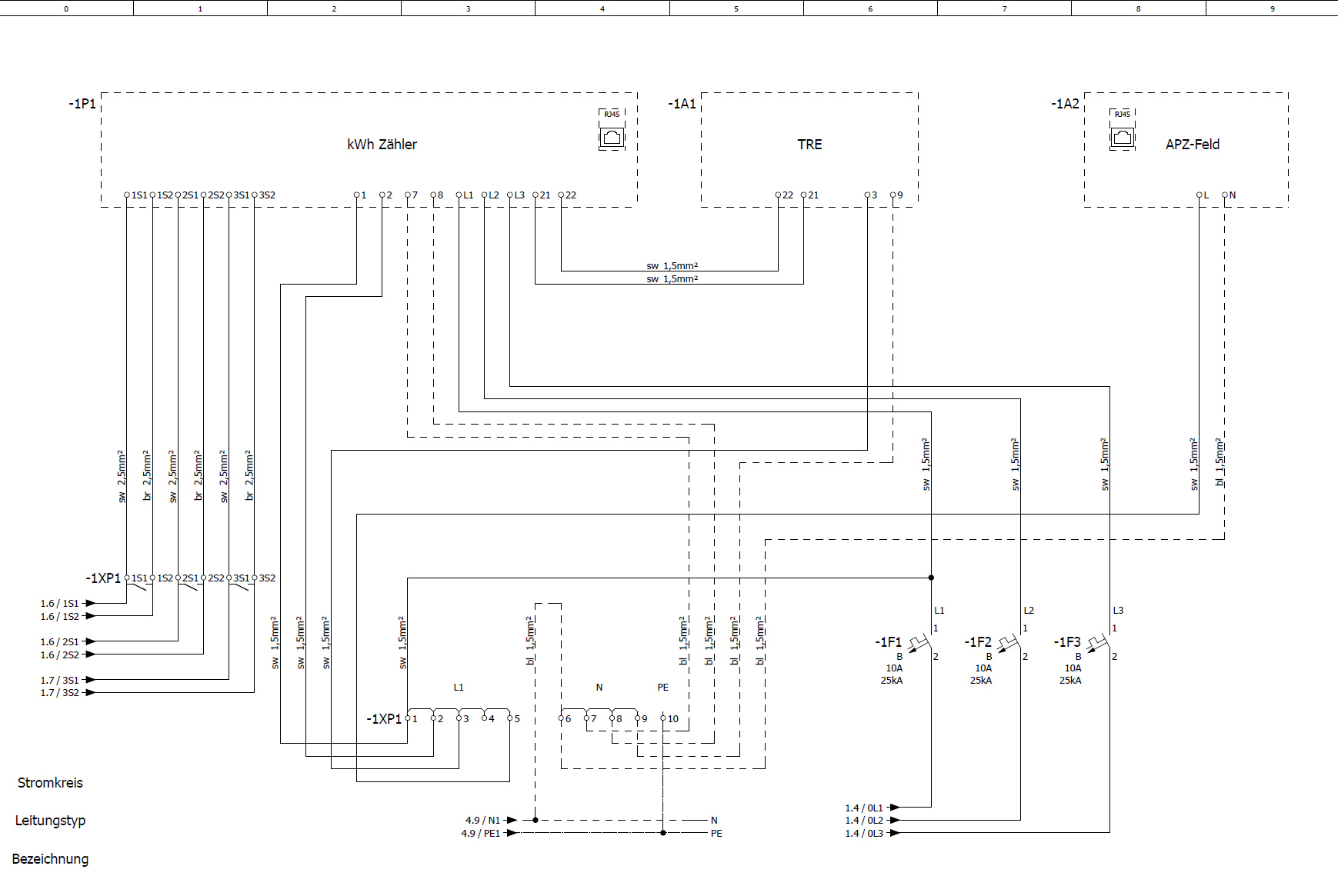

Ausstattung des Wandlermessschranks

• Zwei Zählerplätze mit Zählerkreuzen für 3-Punkt-Zähler

• Wandlermessung bis 630 A

• 185-mm-Sammelschienensystem


• Einspeisung über NH3-Sicherungslasttrennleiste, 630 A

• Abgehende NH3-Sicherungslasttrennleiste zur Speisung des 3VA-Leistungsschalters

• N- und PE-Schienen aus Kupfer mit M12-Anschlüssen

• Integrierte Prüfklemmen

• Wandleranschlüsse mit verzinnten Kupferlaschen

• Überspannungsschutz Typ 1+2

• Leitungsschutzschalter für den Spannungspfad

• Plombierbare Abdeckungen im Vorzähler- und Messbereich

• APZ-Feld mit Spannungsversorgung und Montagebereich für Kommunikationstechnik

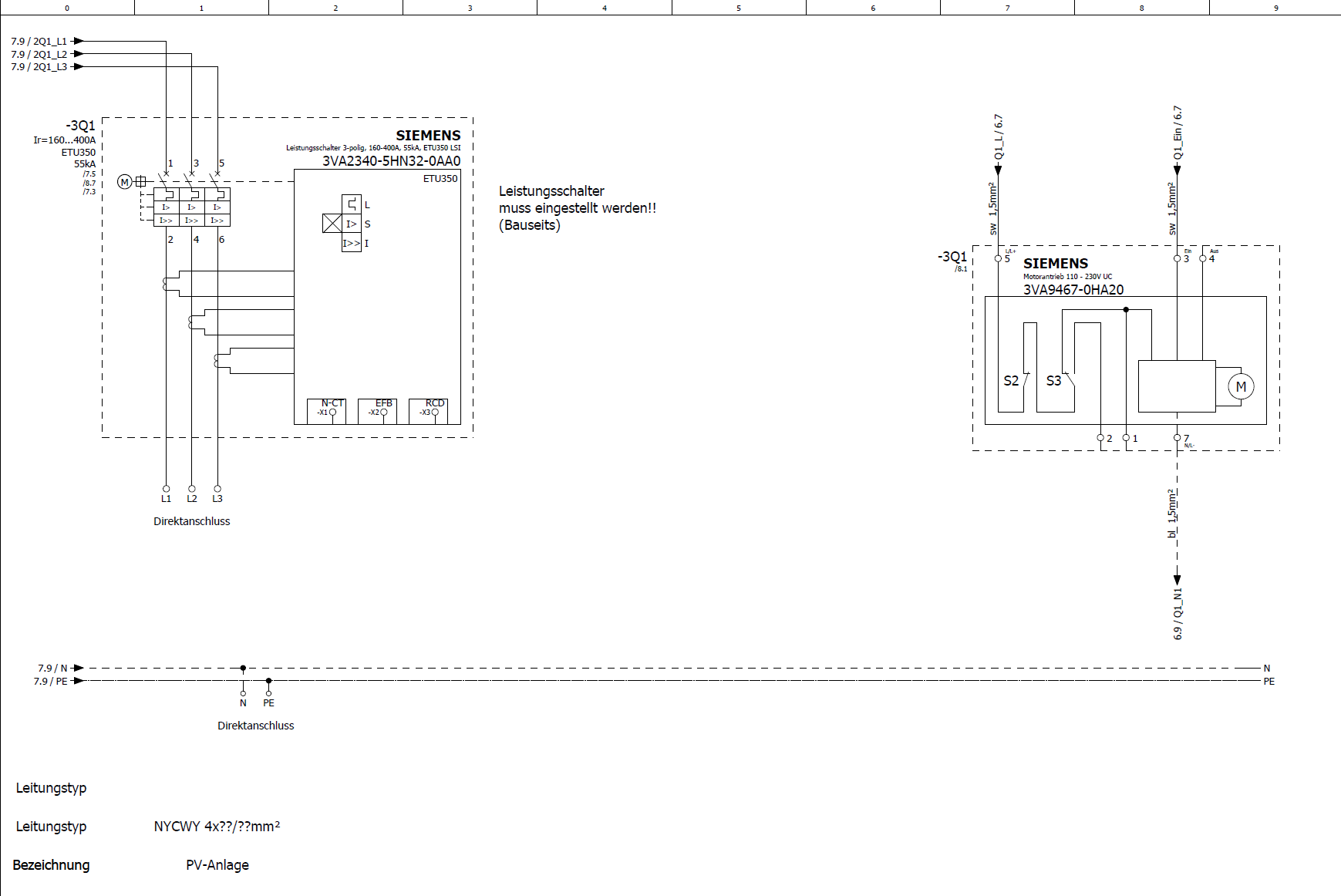

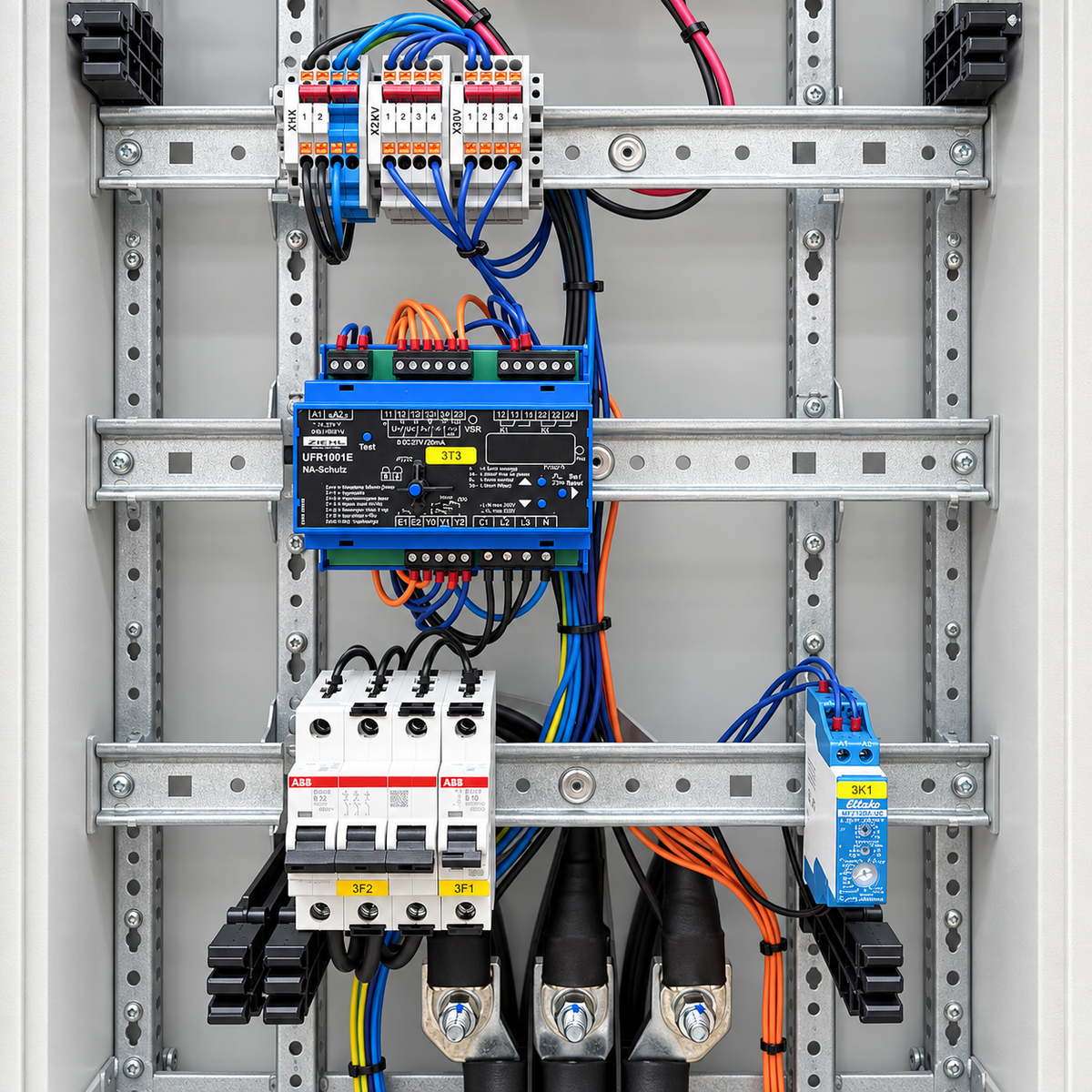

Netz- und Anlagenschutz

• Plombierbares Spannungsüberwachungsrelais Ziehl UFR1001E

• Dreipoliger Siemens-3VA-Leistungsschalter, 630 A

• Motorantrieb für den 3VA-Leistungsschalter

• Hilfsschalter mit Wechslerkontakten

• Anschlussschienen und RundLeiteranschlüsse

• Multifunktions-Zeitrelais Eltako MFZ12DX-UC

• Leitungsschutzschalter für Steuer- und Spannungspfad

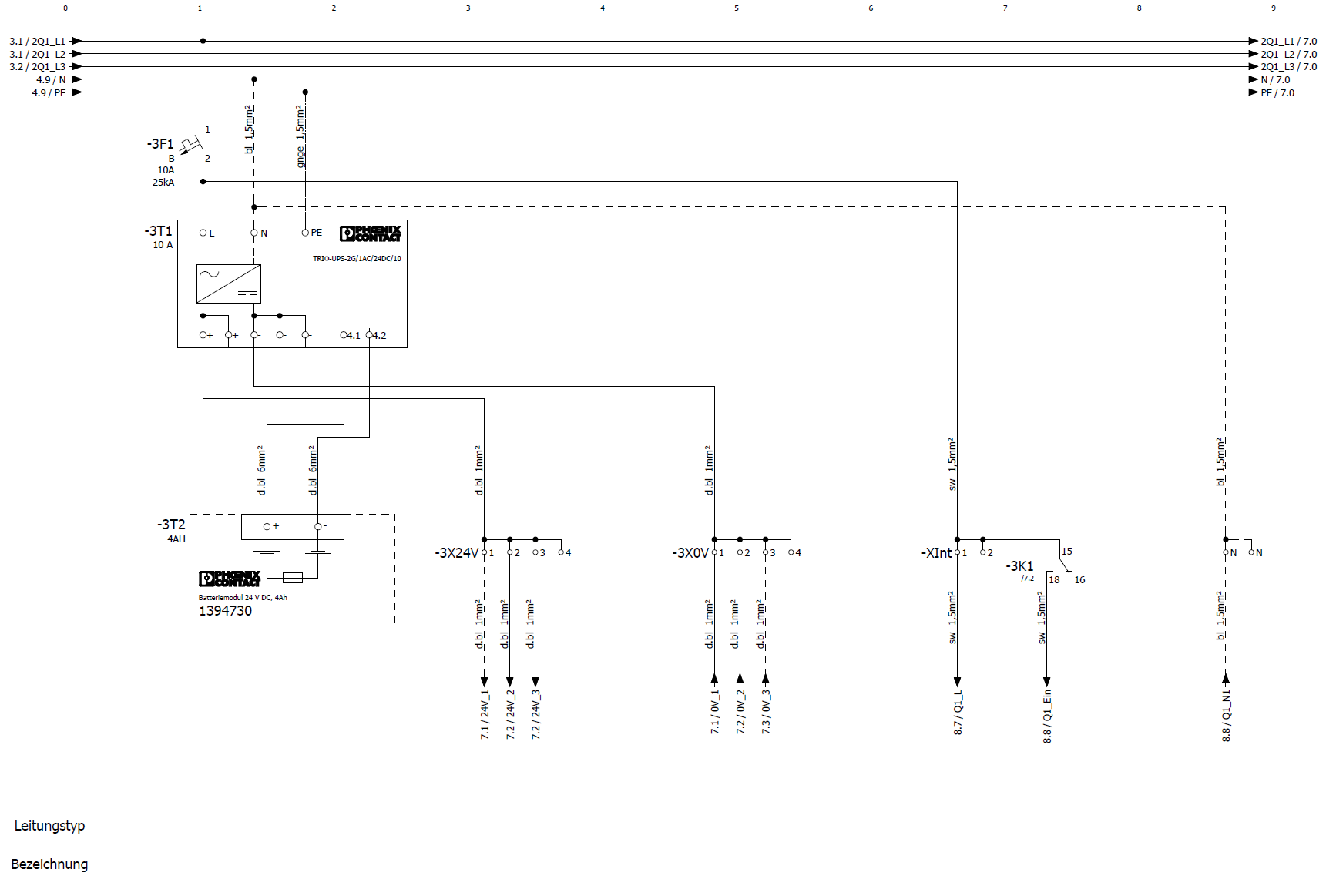

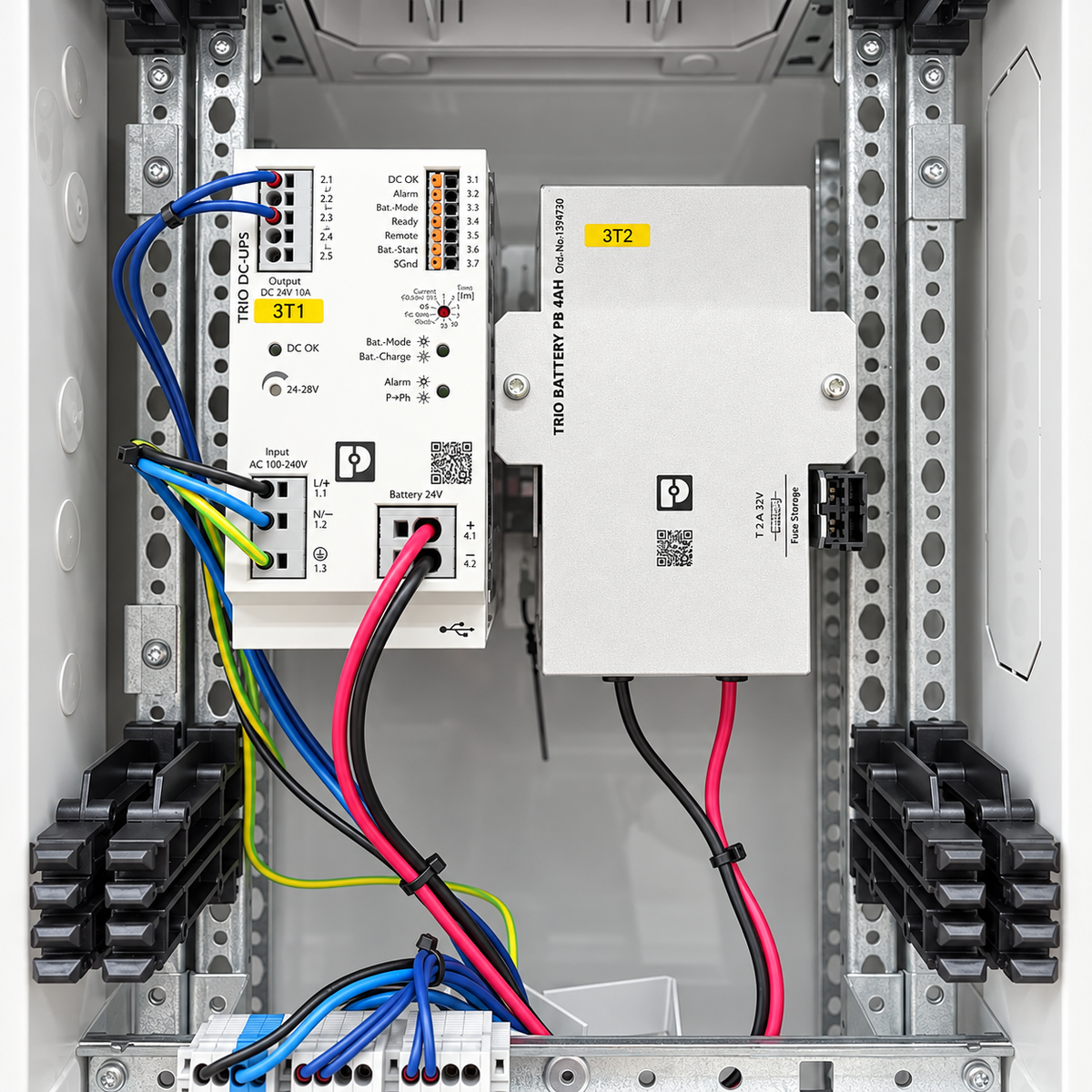

• Unterbrechungsfreie Stromversorgung mit 24 V DC/10 A

• Batteriemodul mit 24 V DC/4 Ah

• Vollständige interne Verdrahtung der Schutz- und Schaltkomponenten

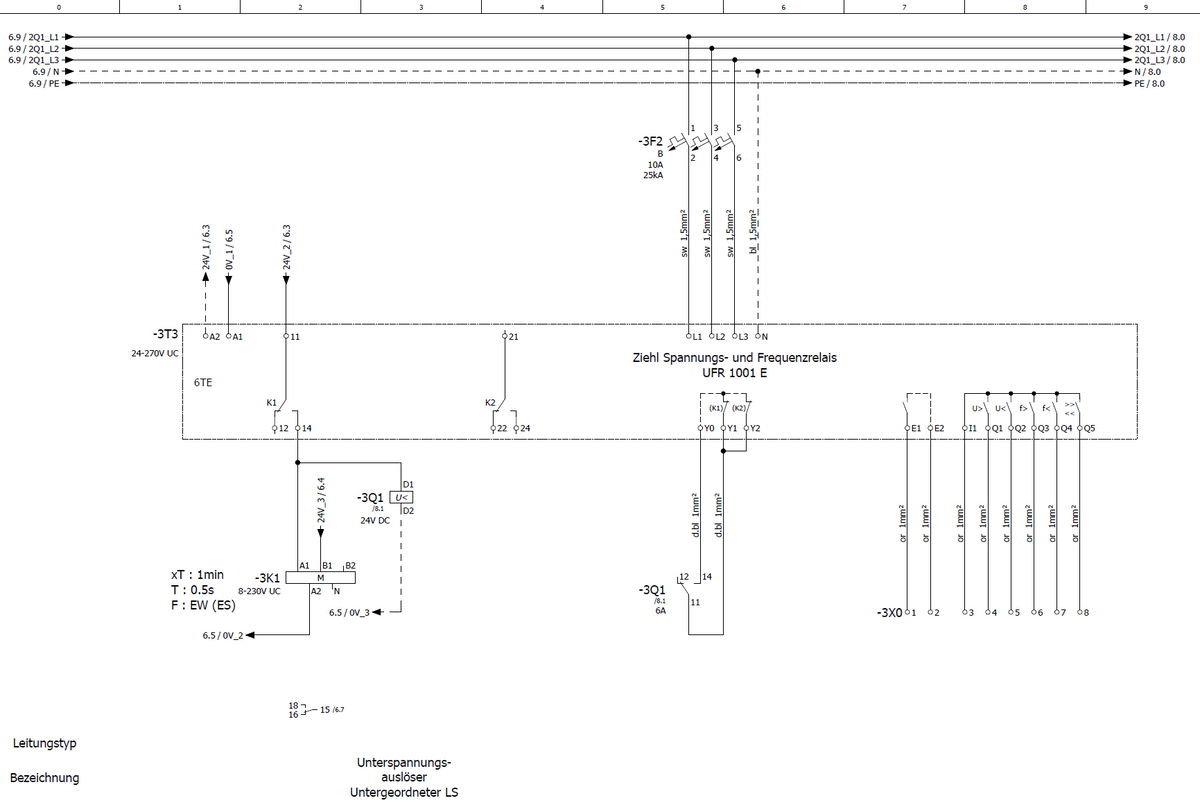

Funktionsweise des NA-Schutzes

Das plombierbare Spannungsüberwachungsrelais überwacht die relevanten Netzparameter. Werden die eingestellten Grenzwerte überschritten oder unterschritten, steuert der NA-Schutz den motorisierten 3VA-Leistungsschalter an.

Der Leistungsschalter trennt daraufhin den nachgeschalteten Anlagenabgang vom Versorgungsnetz. Die gepufferte 24-V-Spannungsversorgung unterstützt die zuverlässige Funktion der Schutz- und Schalttechnik auch bei kurzzeitigen Spannungsausfällen.

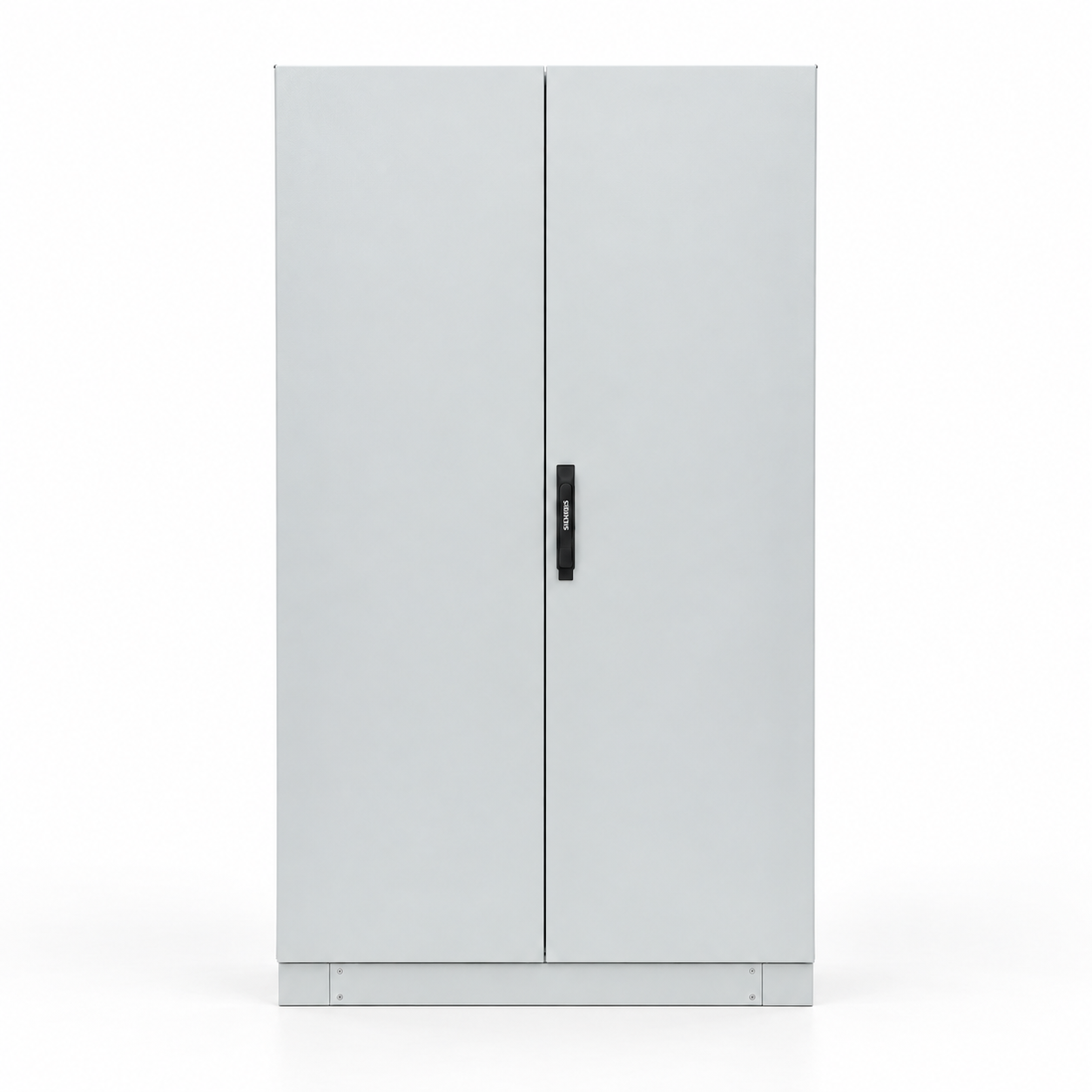

Gehäuse

• Robustes Stahlblechgehäuse in RAL 7035

• Schutzklasse II

• Schutzart IP55

• Abmessungen (H × B × T): 1950 × 1050 × 320 mm

• Türen mit rechts- und linksseitigem Anschlag

• Schwenkhebelgriff für Profilhalbzylinder

• Ausführung als bodenstehender Komplettschrank

Lieferumfang

• Komplett vormontierter Messwandlerschrank

• Integriertes APZ-Feld

• Vollständig aufgebauter Netz- und Anlagenschutz

• Gepufferte 24-V-Spannungsversorgung

• Stromlaufplan

Lieferzeit: 2–3 Werktage

Die endgültige Ausführung und Parametrierung des Netz- und Anlagenschutzes ist mit den technischen Anschlussbedingungen des zuständigen Netzbetreibers abzustimmen.
