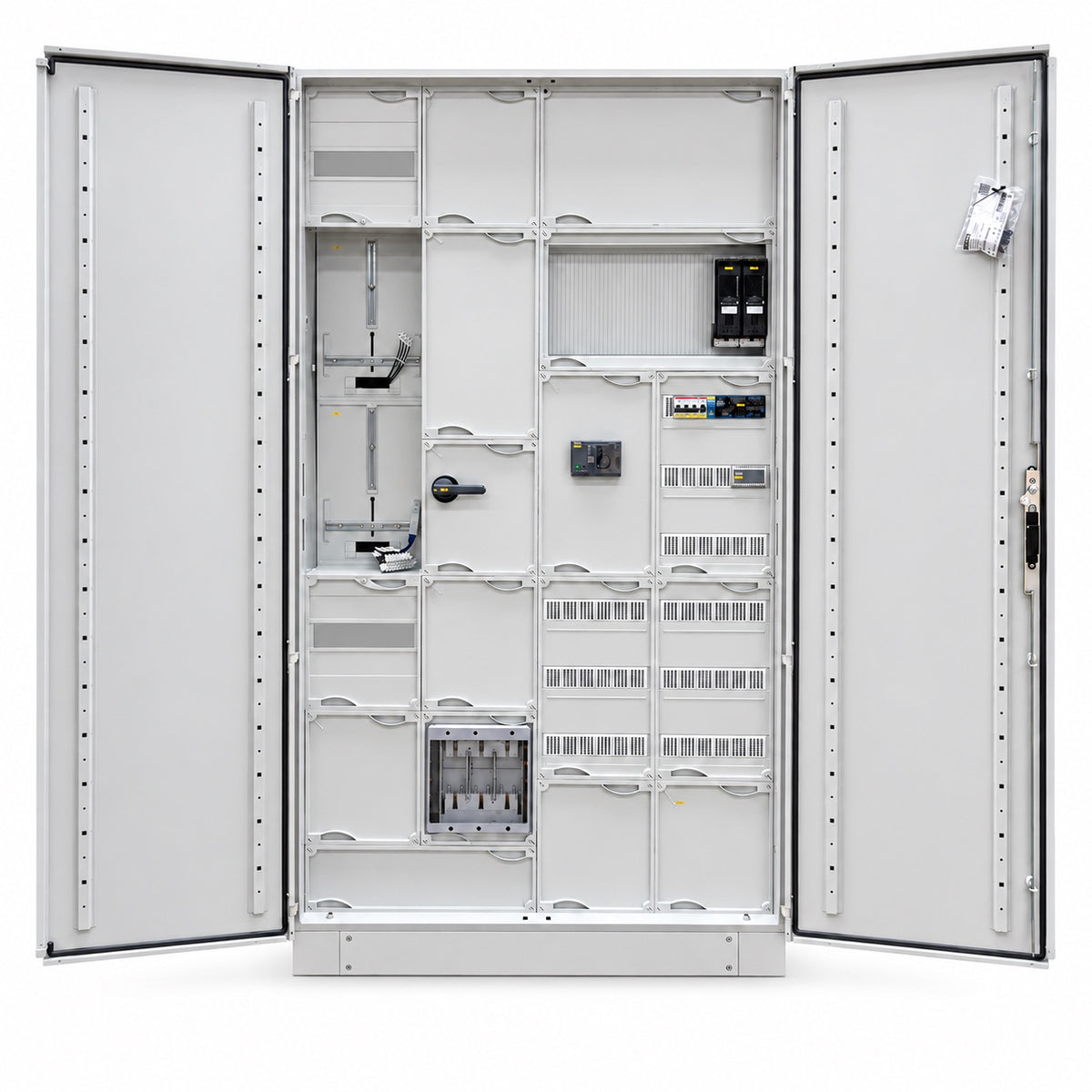

Stand-Messwandlerschrank 250 A | APZ | NA-Schutz | 2 WR-Abgänge

Messwandlerschrank 250 A | APZ | NA-Schutz | 4 WR-Abgänge

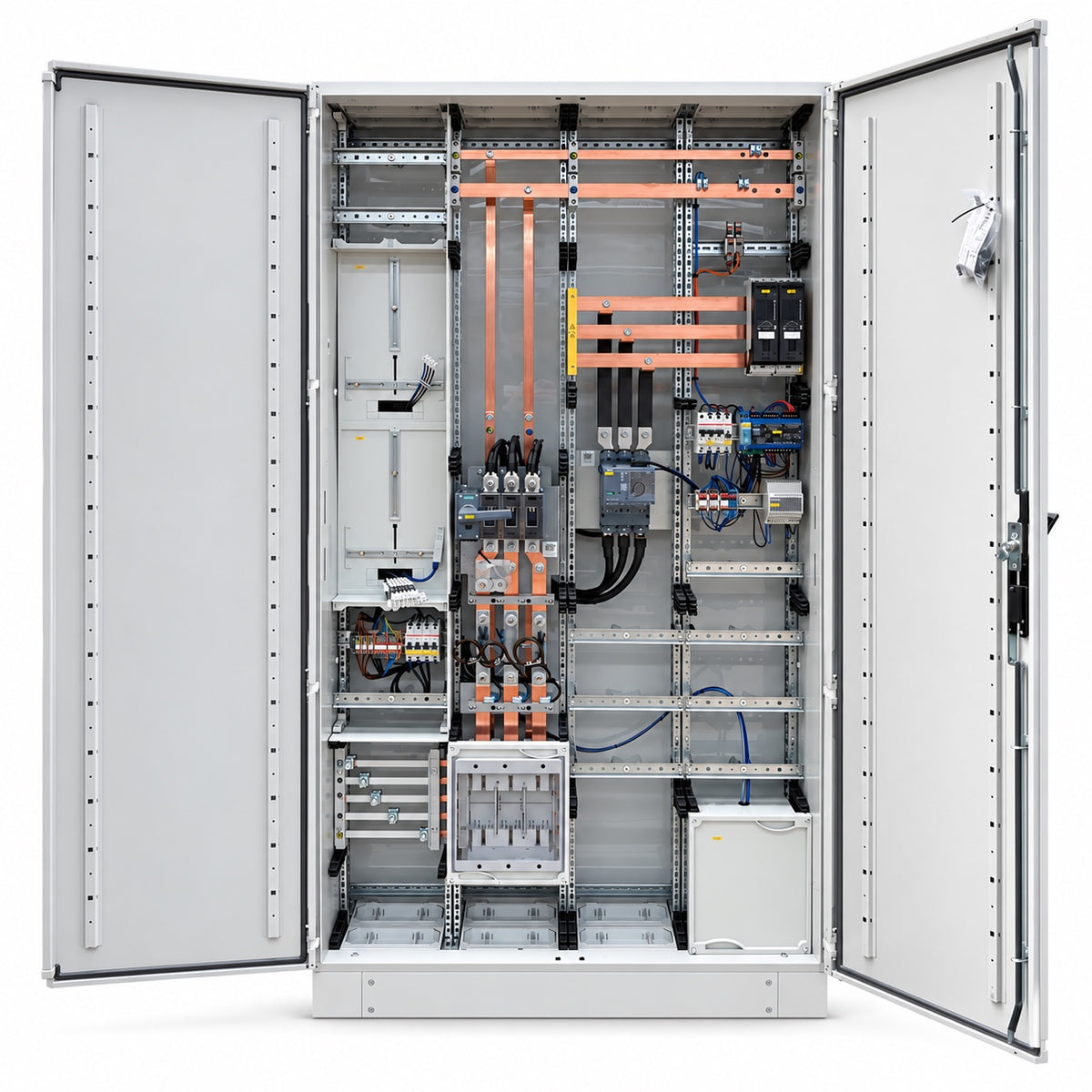

Der Messwandlerschrank als Standverteiler 250 A ist für Wandlermessungen und Netzanschlüsse mit Erzeugungsanlagen ausgelegt. Er wird komplett vormontiert, anschlussfertig verdrahtet und werksseitig geprüft inklusive Stromlaufplan geliefert.

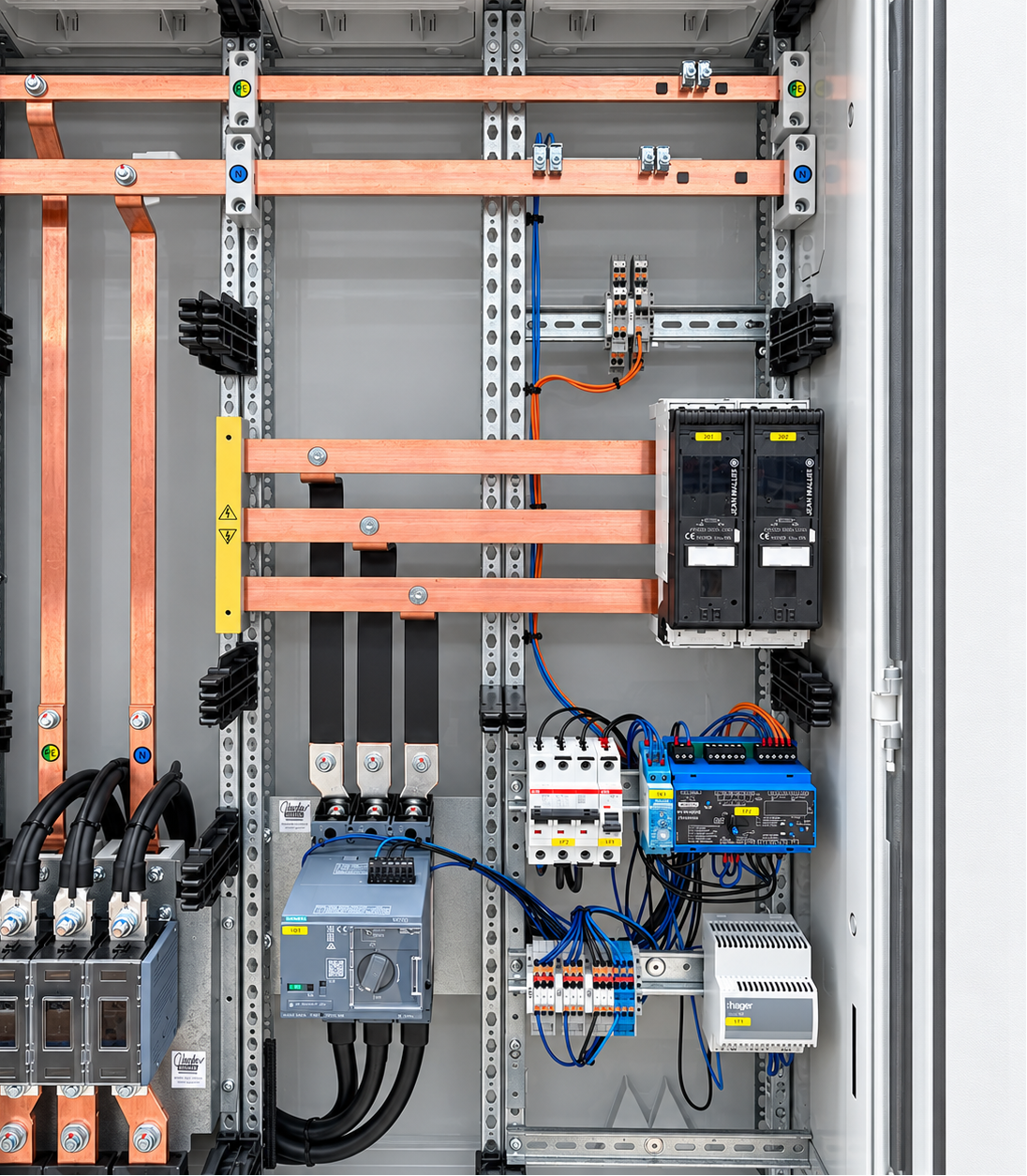

Ausstattung

• 1 × Zählerkreuz für 3-Punkt-Zähler

• 1 × Zählerkreuz für TSG

• APZ-Feld integriert

• 40-mm-Sammelschienensystem mit Cu-Schienen (10 × 5 mm)

• 2 × NH000-Sicherungslasttrenner für Wechselrichter (max. 125 A)

• 3-poliger Leistungsschalter 250 A mit Motorantrieb

• NA-Schutz UFR1001E, plombierbar

• Unterspannungsauslöser 24 V DC

• Hilfskontakte und Multifunktions-Zeitrelais

• Überspannungsschutz Typ 1+2

• Spannungspfad-Absicherung über Leitungsschutzschalter

• 2 × RJ45-Buchsen

• Wandleranschluss mit verzinnten Kupferlaschen

• Plombierbare Abdeckungen

Technische Daten

• Bemessungsstrom: 250 A

• Schutzklasse: II

• Abmessungen (H × B × T): 1950 × 1050 × 320 mm

• Gehäuse: Stahlblech, RAL 9016

• Einsatzbereich: Innenbereich

• Wechselrichterabgänge: 2 × NH000, max. 125 A

• Anschlussquerschnitt: 1,5–50 mm² Cu

• Türen: Rechts- und Linksanschlag, Schwenkhebel für Profilhalbzylinder

Lieferumfang

Komplett montierter, verdrahteter und geprüfter Messwandlerschrank inklusive NA-Schutz, Wechselrichterabgängen und Stromlaufplan.

Lieferzeit: ca. 5–10 Werktage

Hinweis: Der Stromlauf- bzw. Aufbauplan ist vor Bestellung beim zuständigen Netzbetreiber zur Freigabe einzureichen. Eine Freigabe kann nicht garantiert werden.
