Messwandlerschrank 1000 A – Zählerschrank mit APZ-Feld

Messwandlerschrank 1000 A – Zählerschrank mit APZ-Feld

Der Messwandlerschrank 1000 A ist für hohe Bemessungsströme in Industrie und Gewerbe vorgesehen. Anschlussfertig aufgebaut, geprüft und inklusive APZ-Feld und Stromlaufplan

Der Wandlermessschrank als Standverteiler für den Innenbereich zur Energieverteilung und Wandlermessung in TN-C-S-Netzsystemen. Der Komplettschrank ist für den Einsatz im Vorzählerbereich konzipiert.

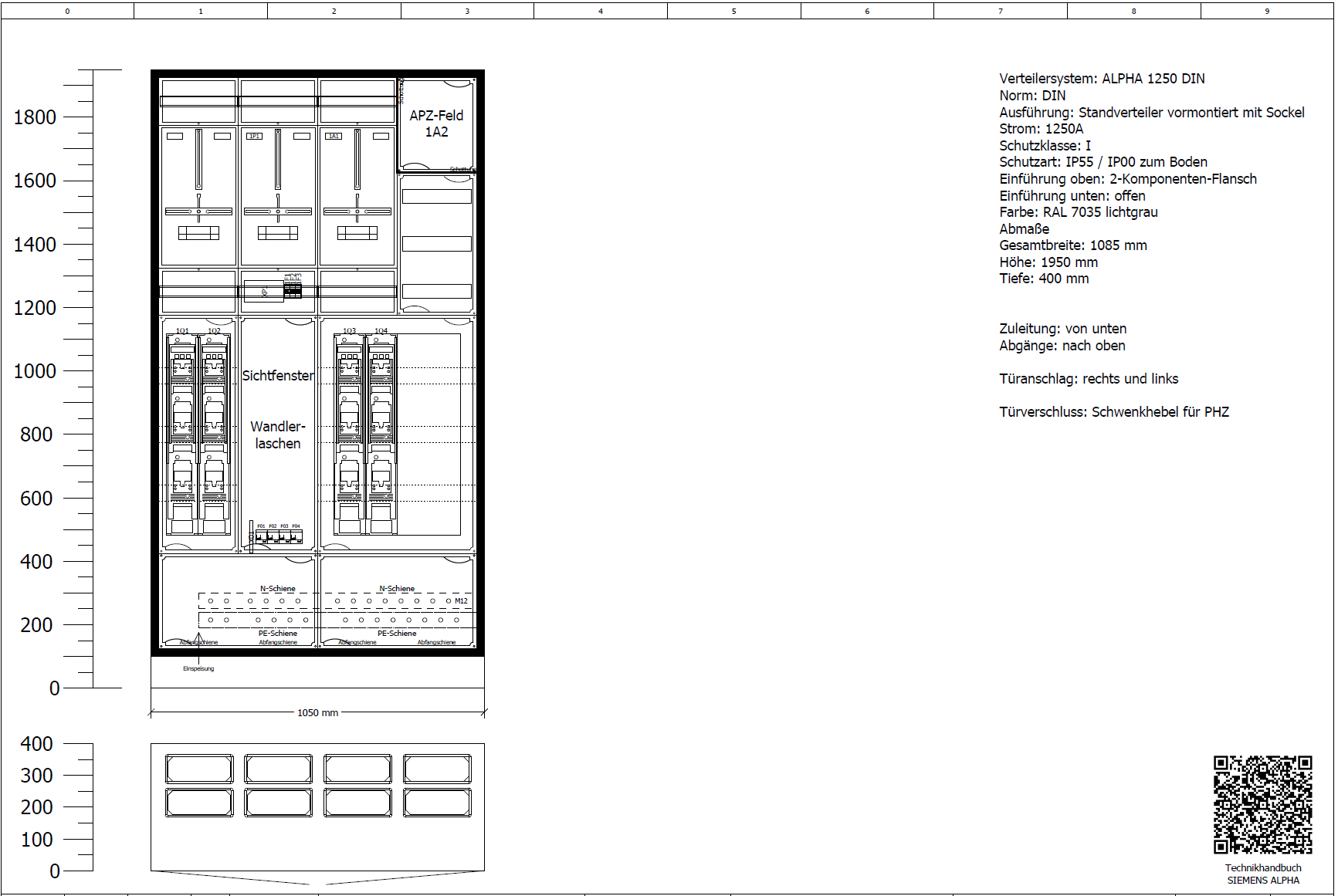

Ausgestattet mit 3 Zählerplätzen (Zählerkreuze) für 3-Punkt-Zähler sowie einem 185-mm-Sammelschienensystem mit Cu-Schienen (50 × 12 mm) für hohe Strombelastbarkeit bis 1000 A.

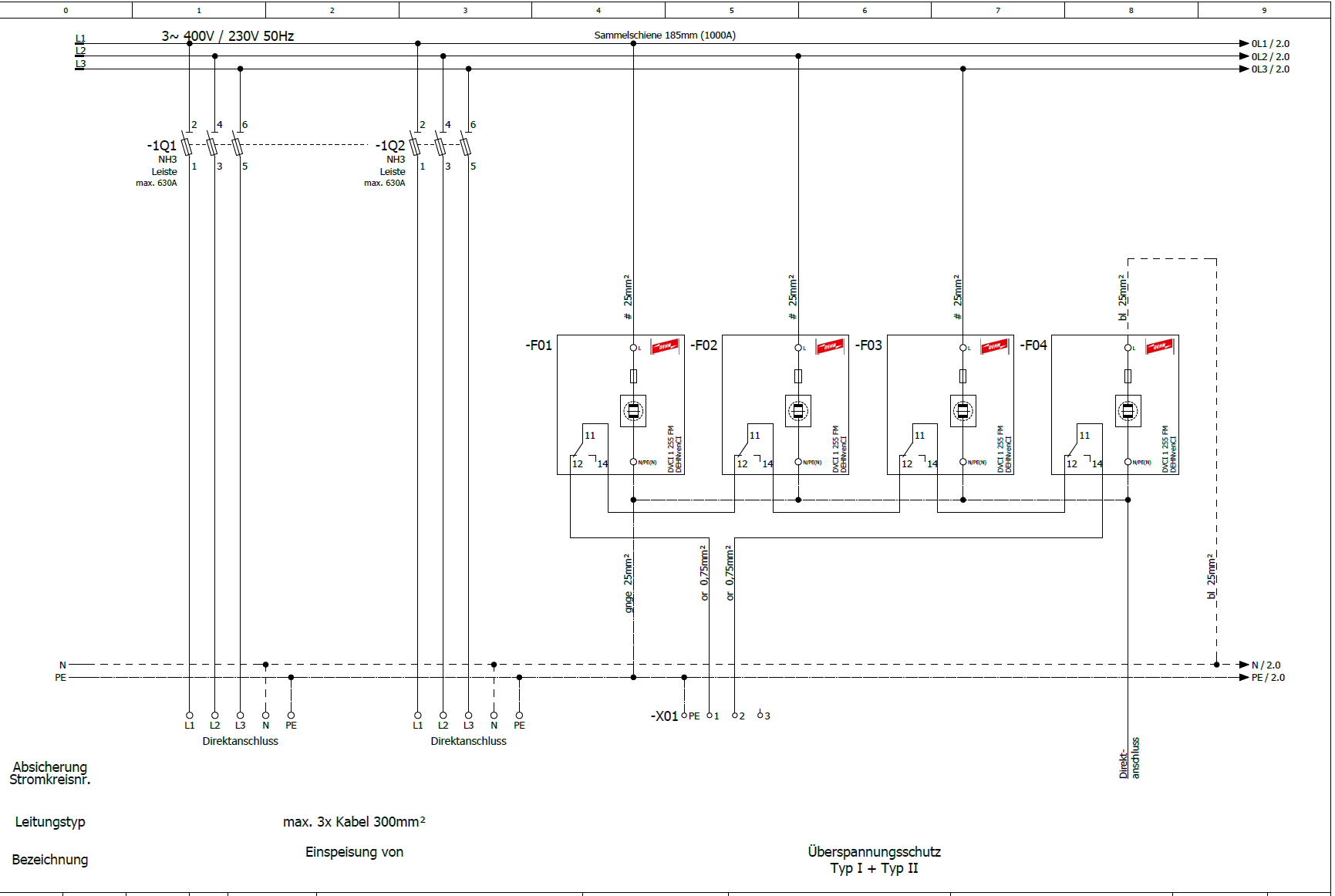

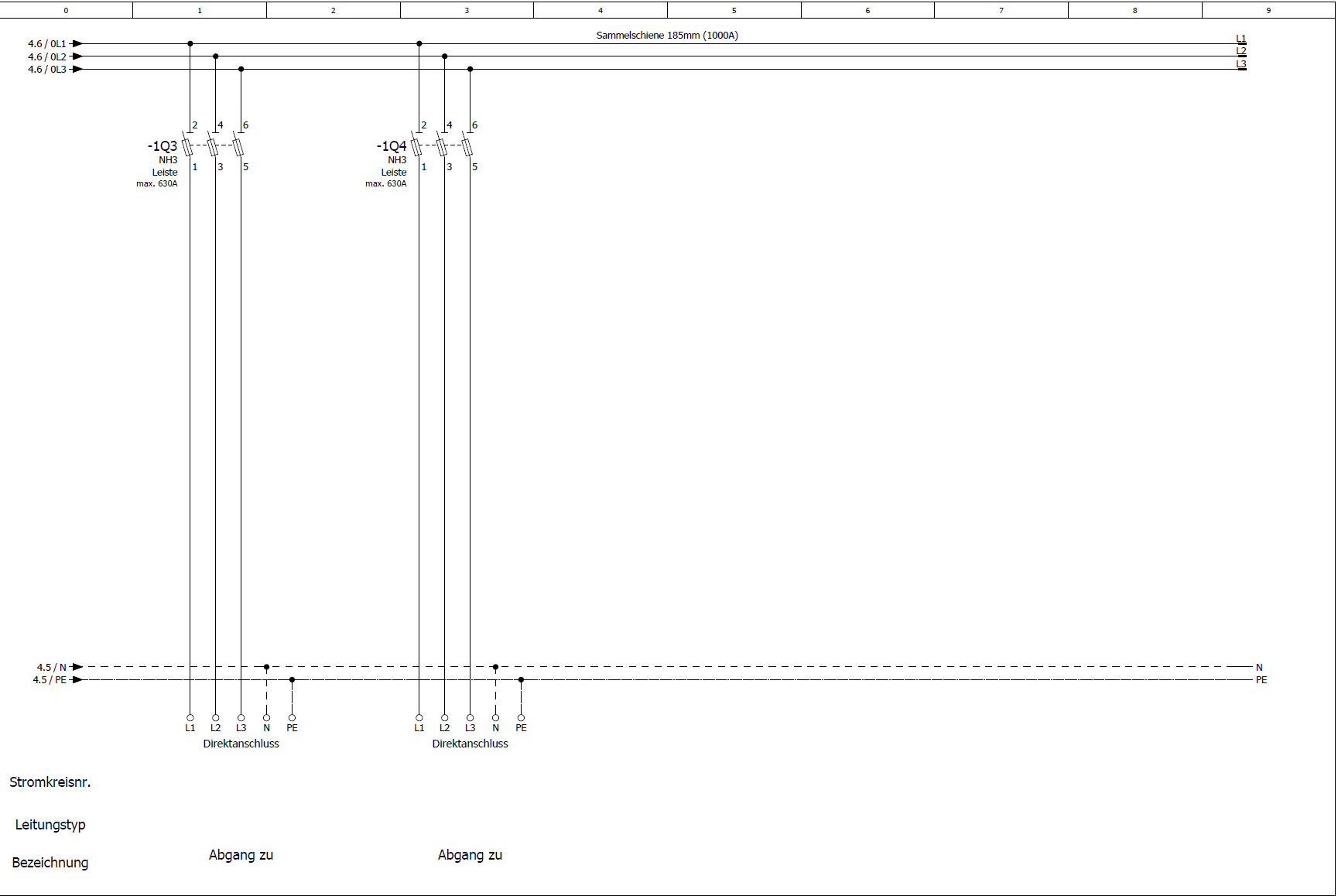

Die Einspeisung erfolgt über 2 NH3-Sicherungslasttrennleisten 630 A (3-polig schaltbar). Für Abgänge stehen 2 NH3-Sicherungslasttrennleisten 630 A (M12, 3-polig schaltbar) zur Verfügung. Der N- und PE-Anschluss erfolgt über Cu-Schienen mit M12-Anschlüssen inklusive Prüfklemmen.

Weitere Ausstattung:

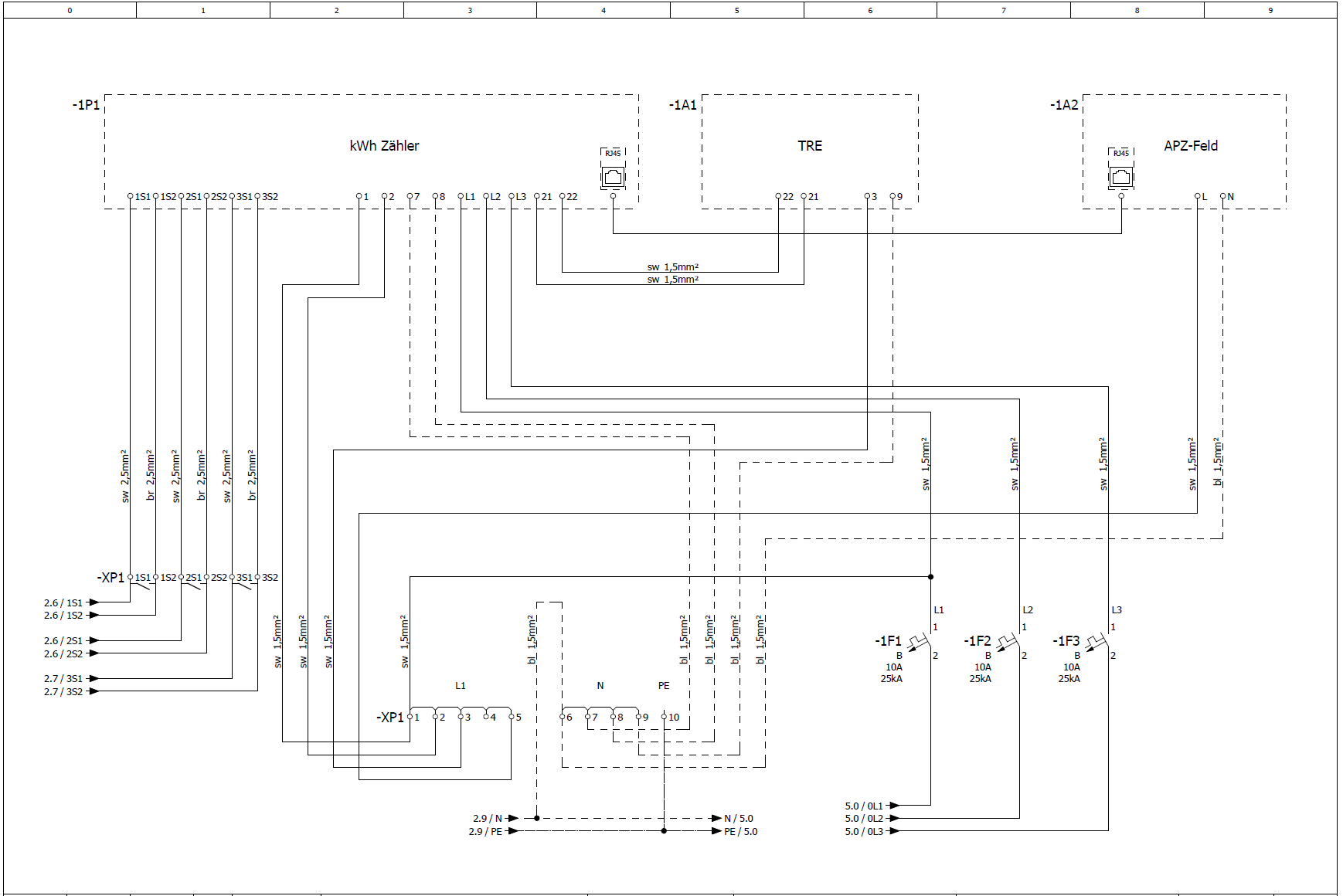

• Integriertes APZ-Feld (Abschlusspunkt Zählerplatz) für Kommunikationstechnik / Smart Meter Gateway
• Überspannungsschutz Typ 1+2
• Leitungsschutzschalter für den Spannungspfad (3 × B10 A, 25 kA)
• Plombierbare Kunststoffabdeckungen im Vorzähler- und Messbereich gemäß TAB

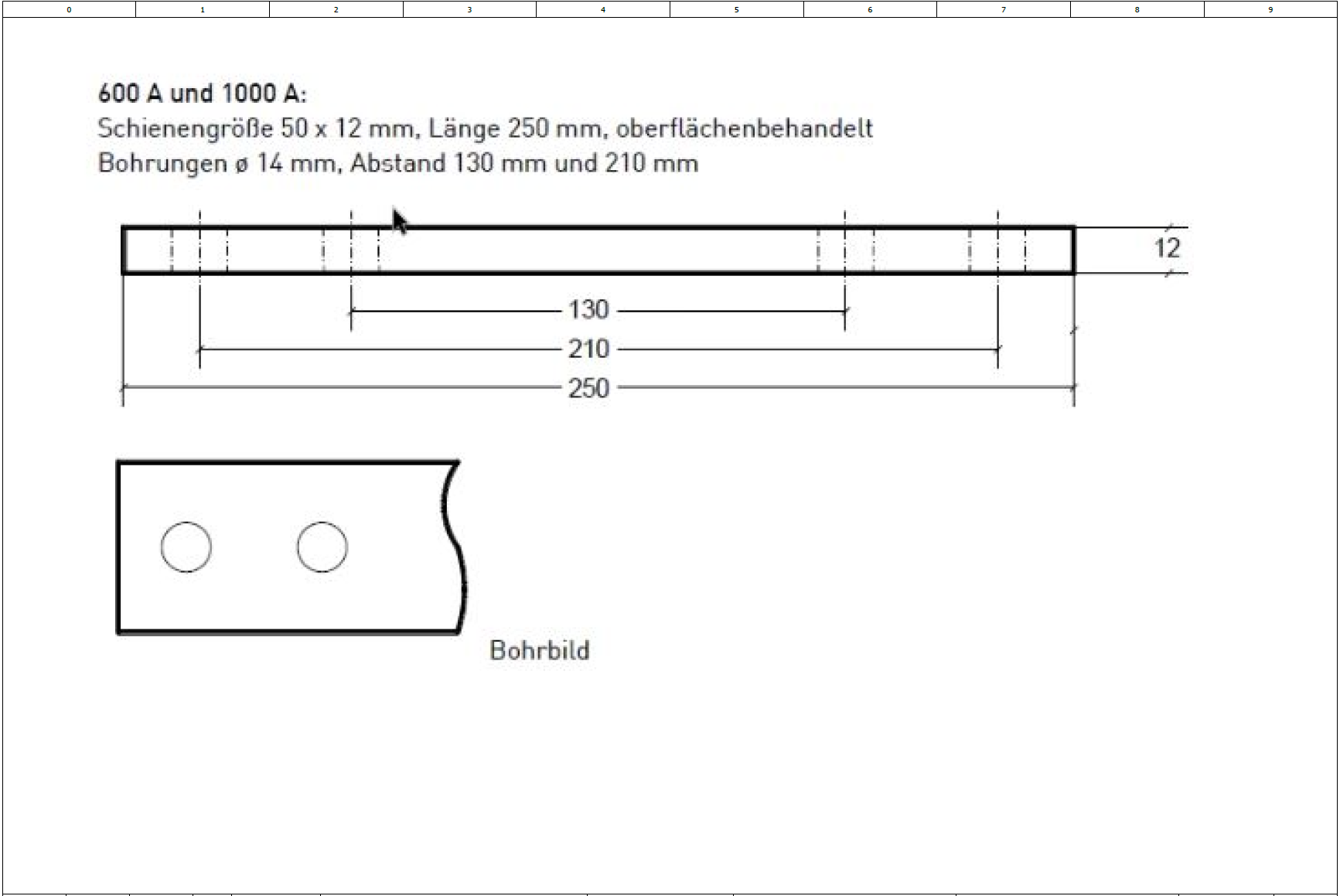

• Wandleranschluss mit verzinnten Kupferlaschen (EVU-konform) zur sicheren, korrosionsbeständigen und niederohmigen Verbindung der Stromwandler, ausgelegt für hohe Dauer- und Kurzschlussströme

Das robuste Stahlblechgehäuse in RAL 7035 ist für den Innenbereich ausgelegt und bietet hohe Stabilität sowie Langlebigkeit.

Technische Daten:

• Schutzklasse: I

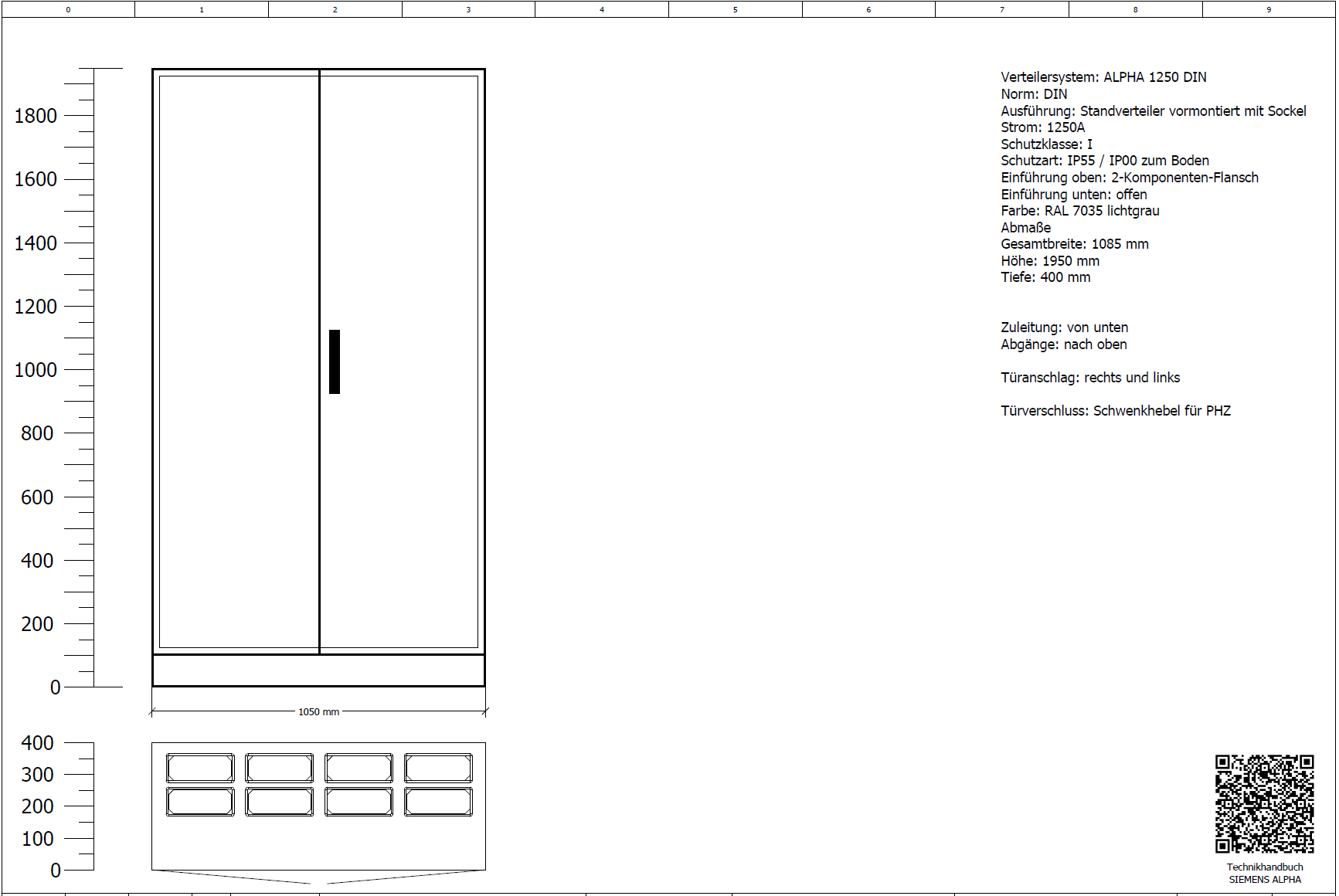

• Abmessungen (H × B × T): 1950 × 1100 × 400 mm
• Türen mit rechts- und linksseitigem Anschlag sowie Schwenkhebelgriff für Profilhalbzylinder

Lieferumfang:

• Komplett vormontierter Wandlermessschrank

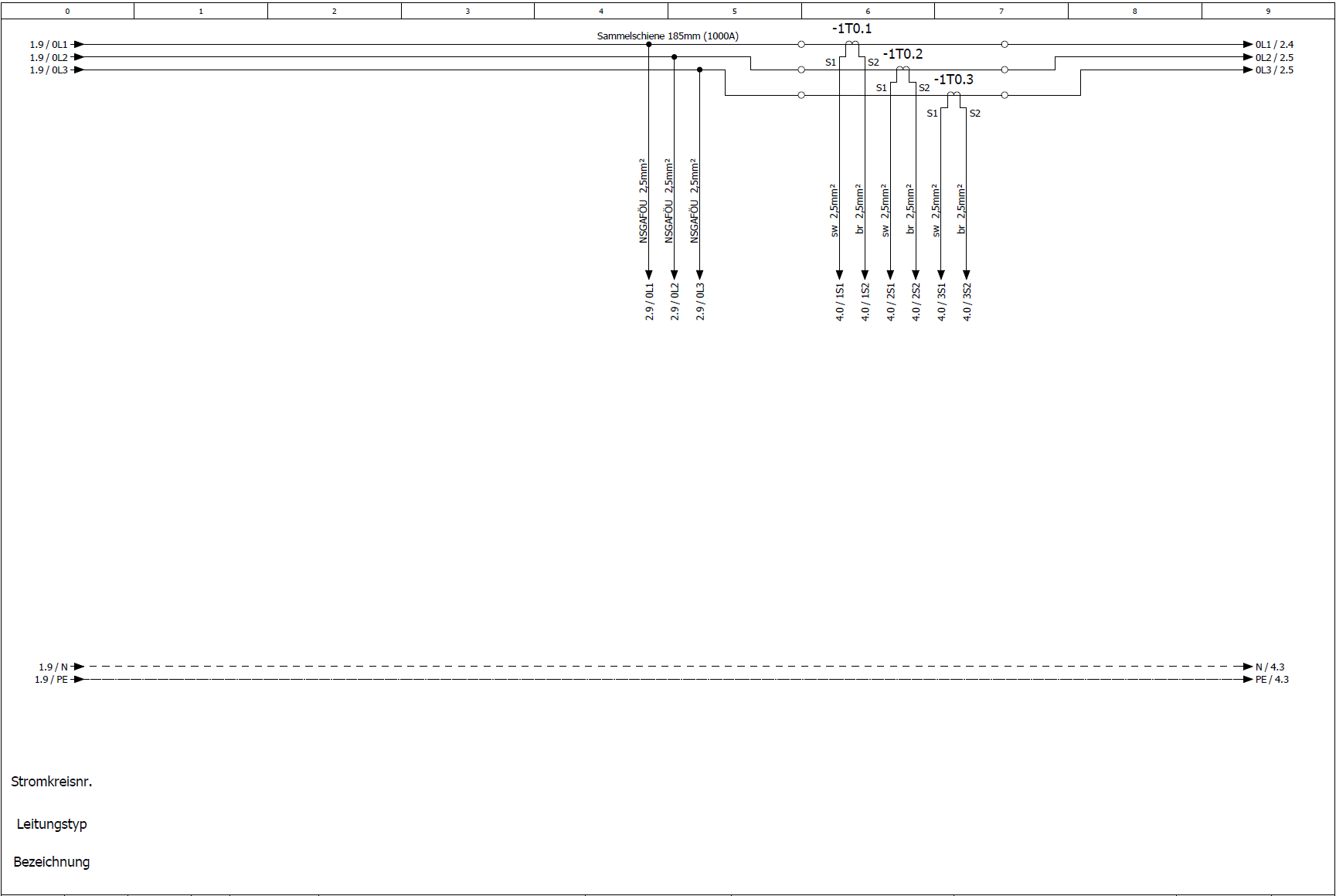

• Stromlaufplan und technische Dokumentation

Lieferzeit: 3-4 Werktage
