Messwandlerschrank 630 A – Zählerschrank mit APZ-Feld

Messwandlerschrank 630 A – Zählerschrank mit APZ-Feld

Der Messwandlerschrank 630 A eignet sich für größere gewerbliche Anlagen. Komplett verdrahtet, geprüft und mit APZ-Feld für moderne Messeinrichtungen.

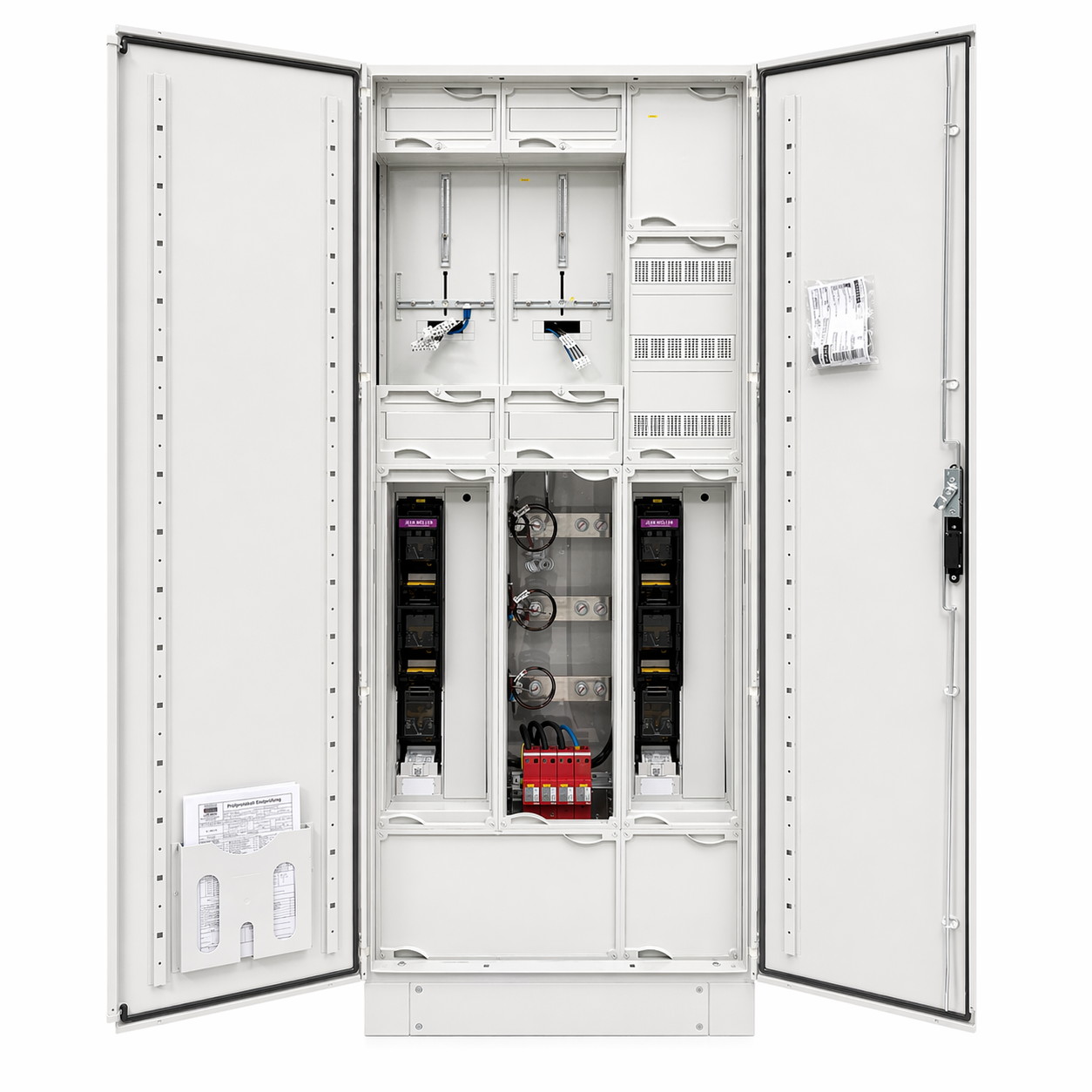

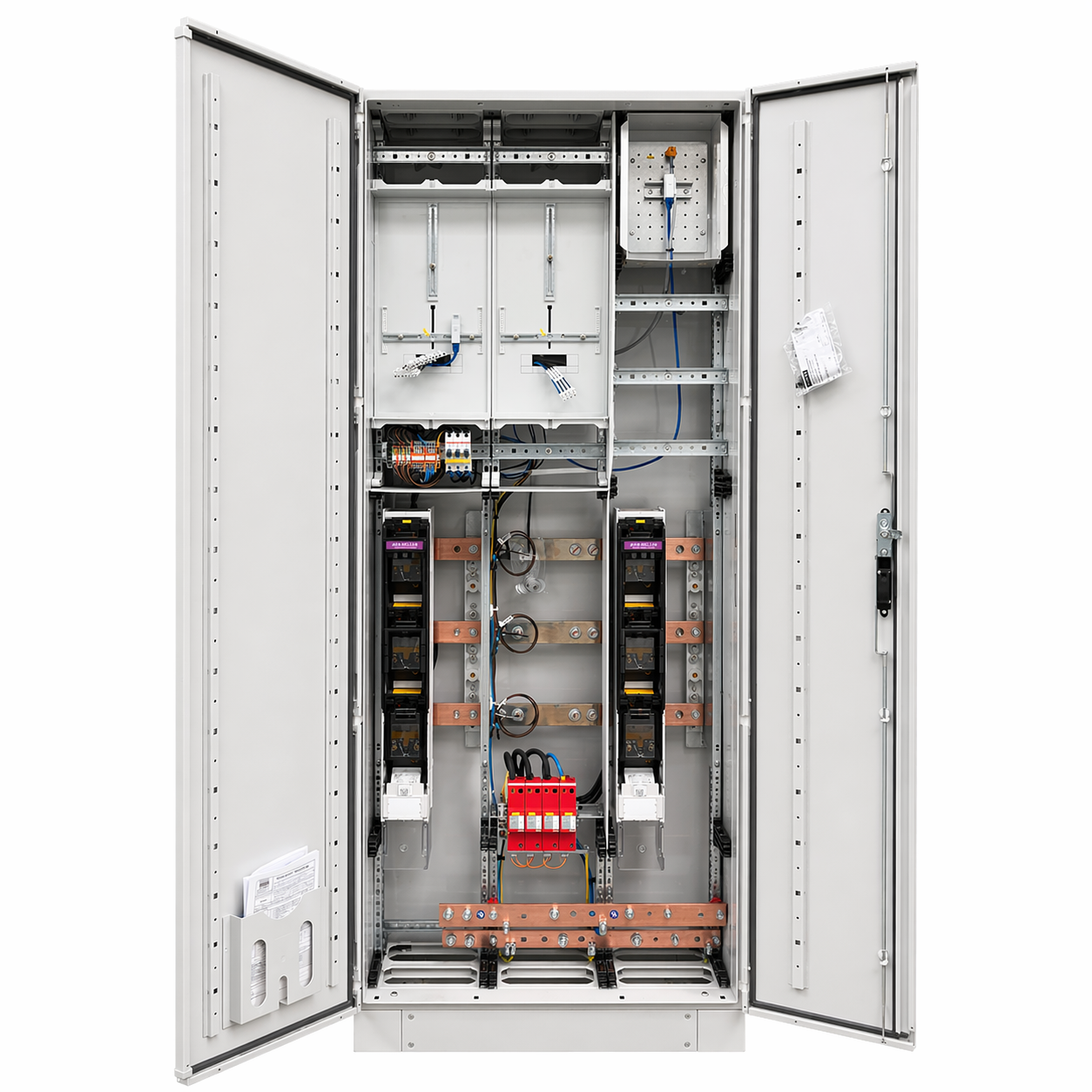

Der Wandlermessschrank als Standverteiler für den Innenbereich zur Energieverteilung und Wandlermessung in TN-C-S-Netzsystemen. Der Komplettschrank ist für den Einsatz im Vorzählerbereich ausgelegt.

Der Schrank verfügt über ein integriertes APZ-Feld (Abschlusspunkt Zählerplatz) zur Aufnahme moderner Kommunikationstechnik (z. B. Smart Meter Gateway) und erfüllt damit die Vorgaben für zukunftssichere Messkonzepte.

Ausgestattet mit:

• 2 Zählerplätzen mit Zählerkreuzen für 3-Punkt-Zähler (Wandlermessung)
• Sammelschienensystem 185 mm mit Cu-Schienen (50 × 12 mm) für Bemessungsströme bis 630 A
• Einspeisung über NH3-Sicherungslasttrennleiste 630 A, 3-polig schaltbar
• Abgänge über NH3-Sicherungslasttrennleiste 630 A, 3-polig schaltbar, Anschluss M12
• N- und PE-Schienen aus Kupfer mit M12-Anschlüssen inkl. Prüfklemmen

Zur weiteren Ausstattung gehören:

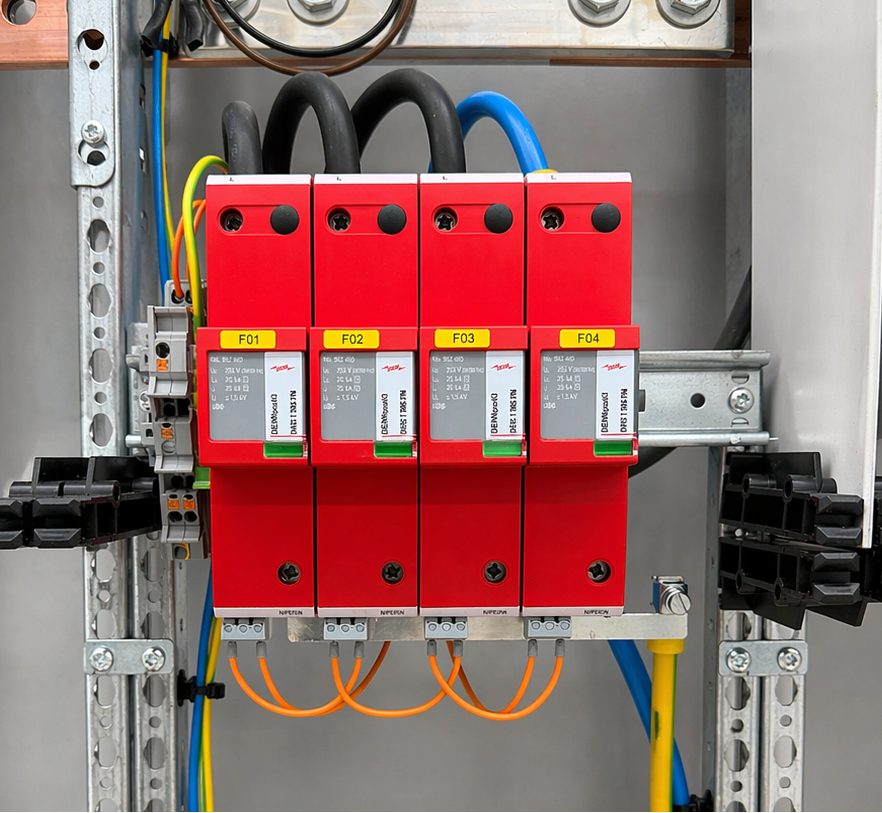

• Überspannungsschutz Typ 1+2 (kombinierter Blitz- und Überspannungsschutz)
• Leitungsschutzschalter für den Spannungspfad (3 × B10 A, 25 kA)

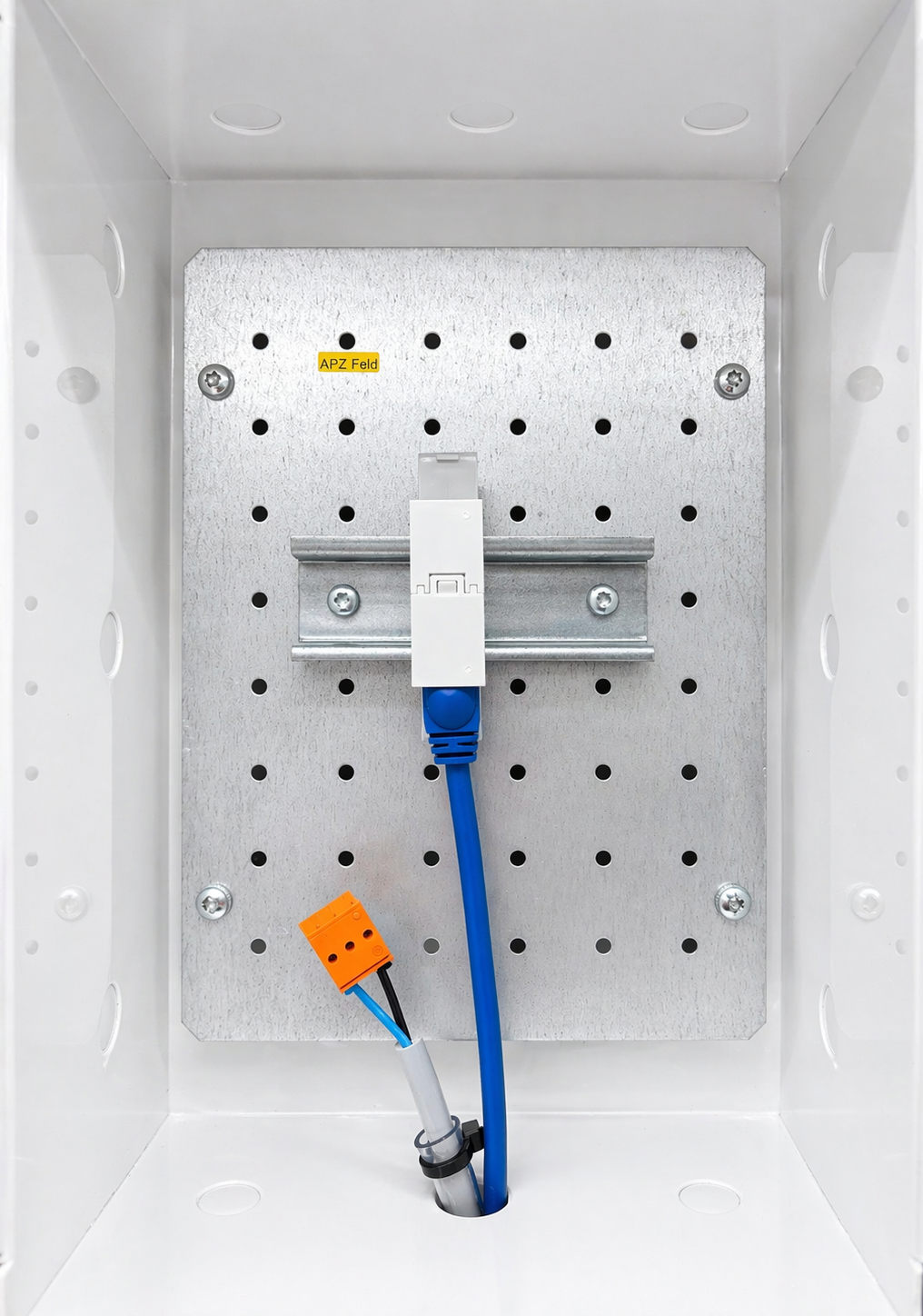

• APZ-Feld mit Spannungsversorgung und Montagebereich für Kommunikationseinrichtungen
• Plombierbare Abdeckungen im Vorzähler- und Messbereich gemäß TAB-Vorgaben

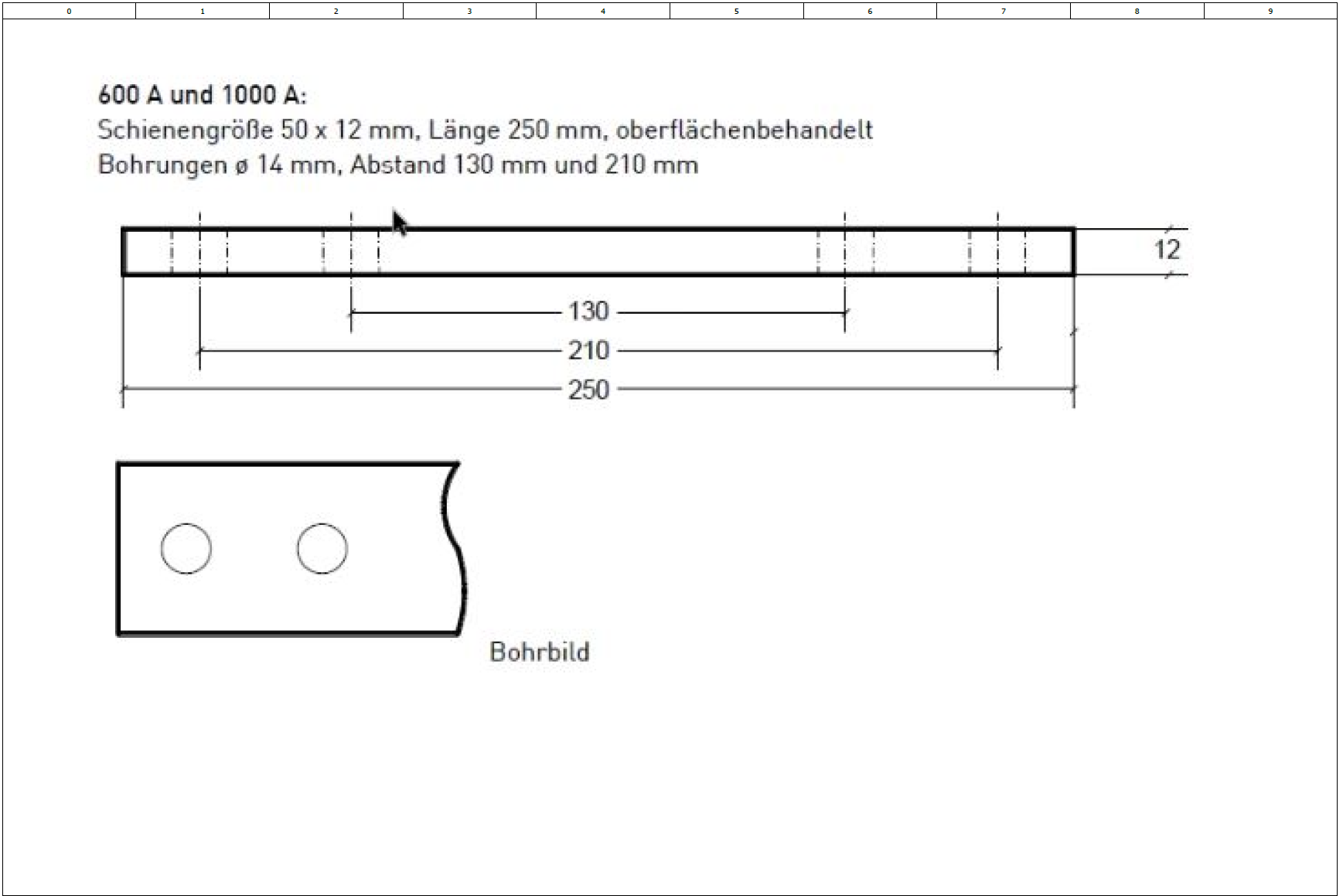

• Wandleranschluss mit verzinnten Kupferlaschen (EVU-konform) zur sicheren, korrosionsbeständigen und niederohmigen Verbindung der Stromwandler, ausgeführt gemäß den Anforderungen der Netzbetreiber (TAB) und geeignet für hohe Dauer- und Kurzschlussströme

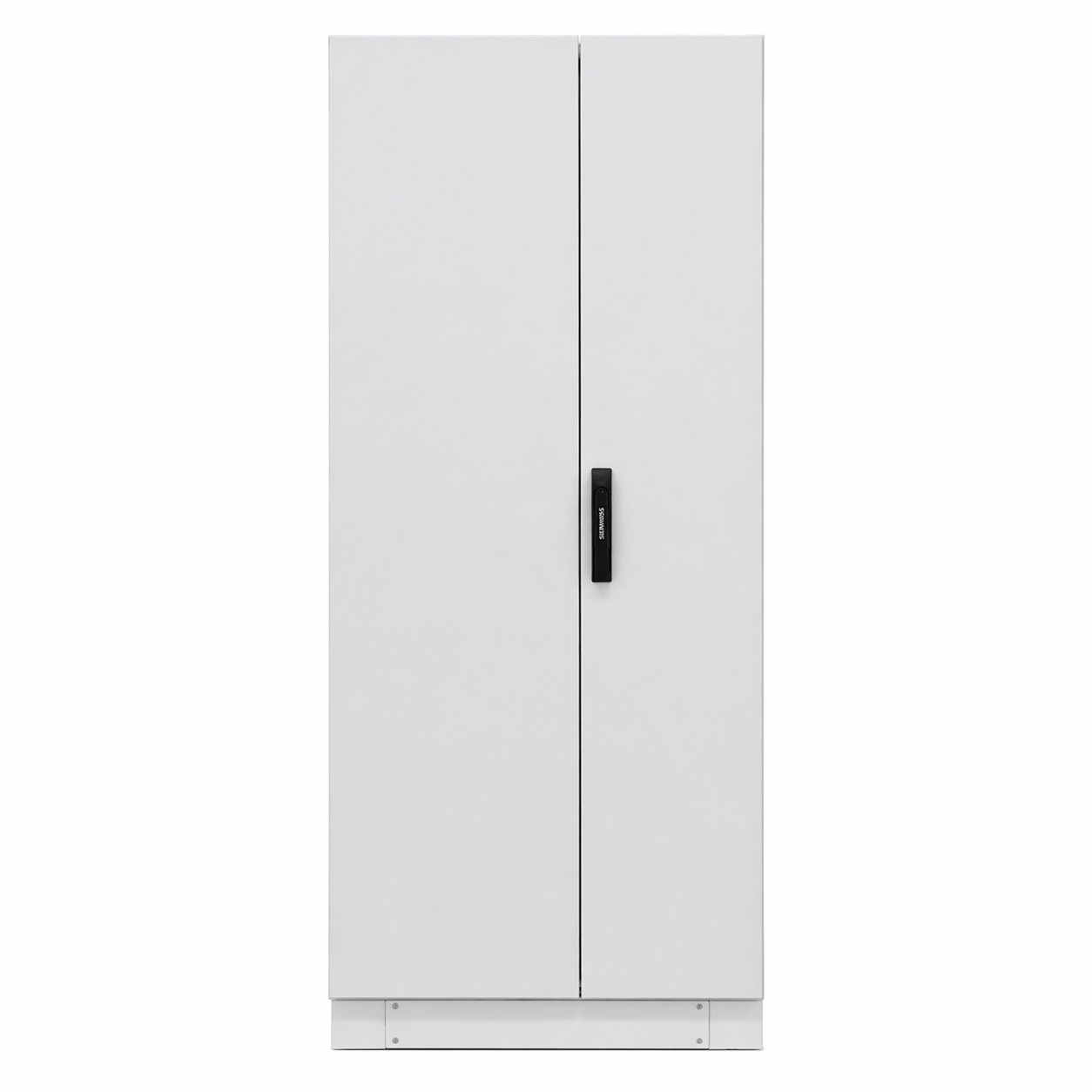

Das robuste Gehäuse aus Stahlblech in RAL 7035 ist für den Innenbereich konzipiert und bietet hohe Stabilität sowie Langlebigkeit.

Technische Daten:

• Schutzklasse: II

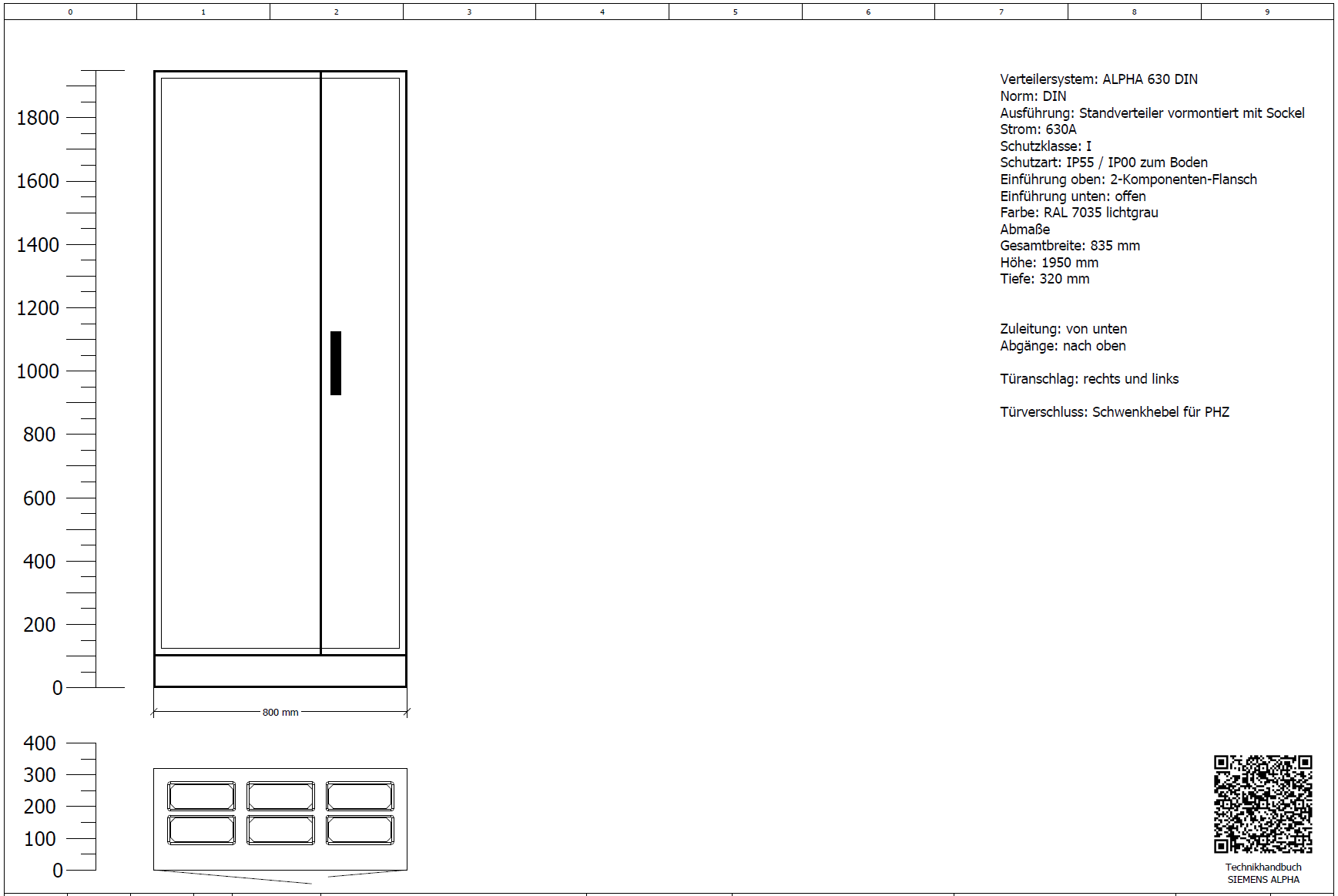

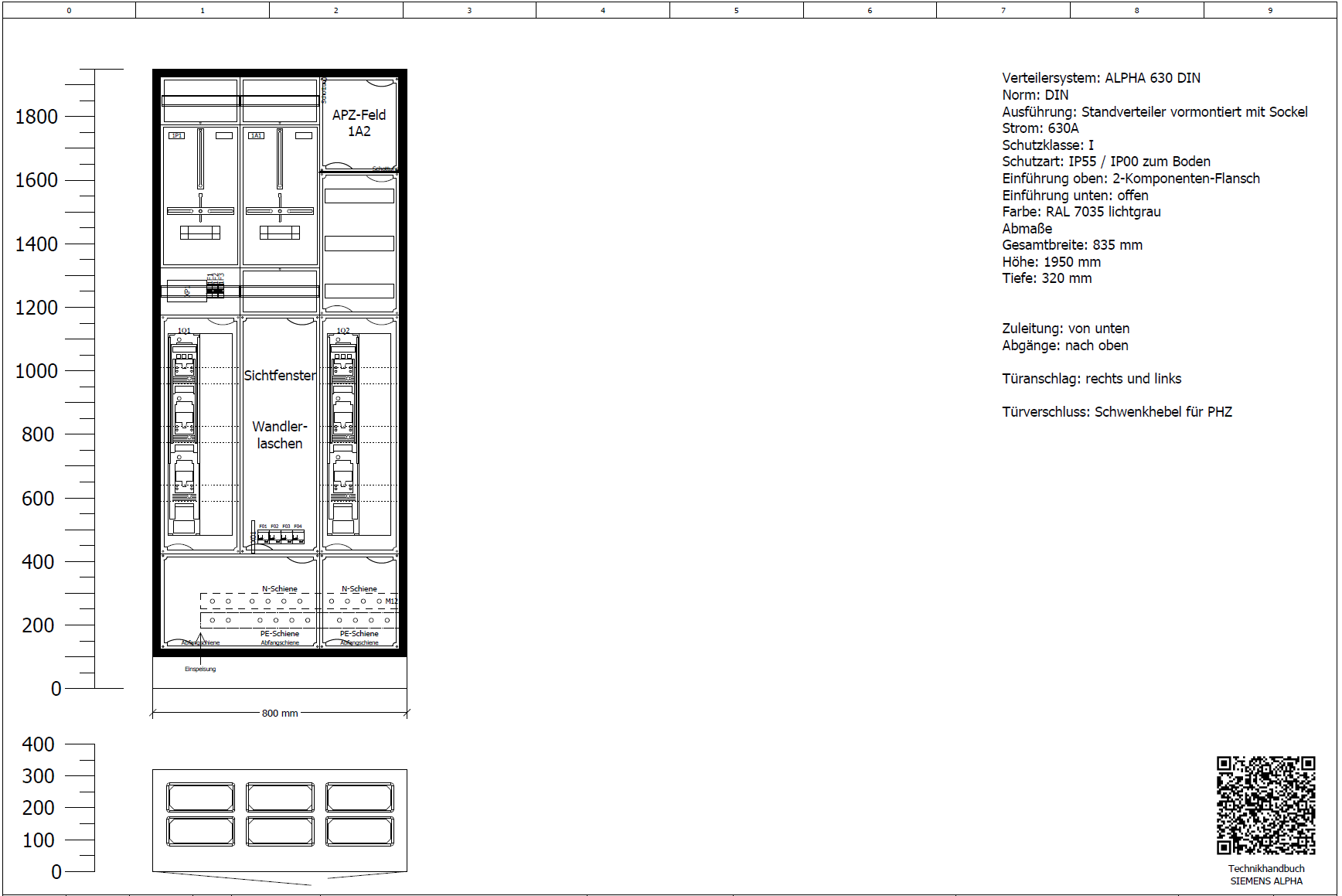

• Abmessungen (H × B × T): 1950 × 800 × 320 mm
• Türen mit rechts- und linksseitigem Anschlag sowie Schwenkhebelgriff für Profilhalbzylinder

Lieferumfang:

• Komplett vormontierter Wandlermessschrank
• Integriertes APZ-Feld

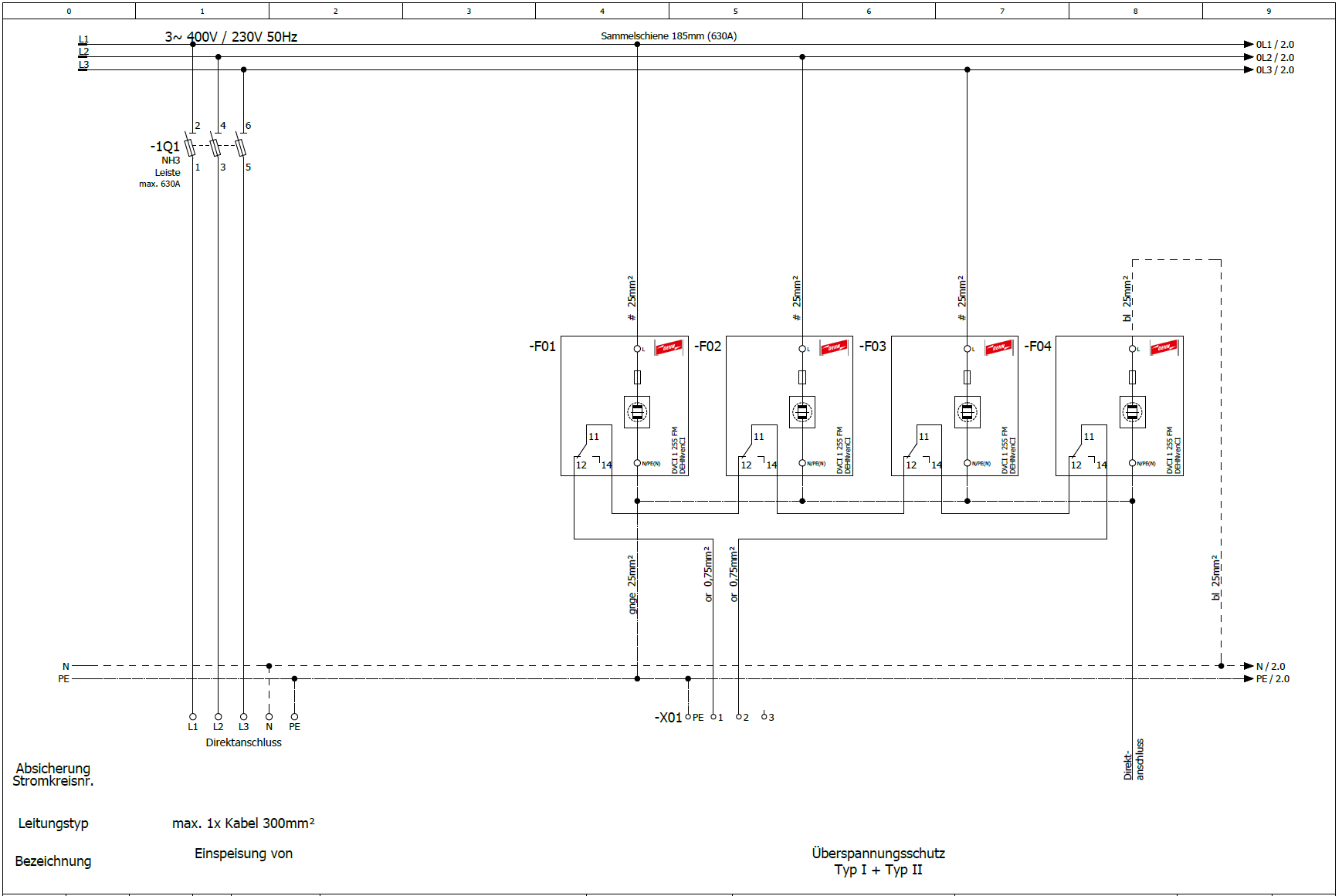

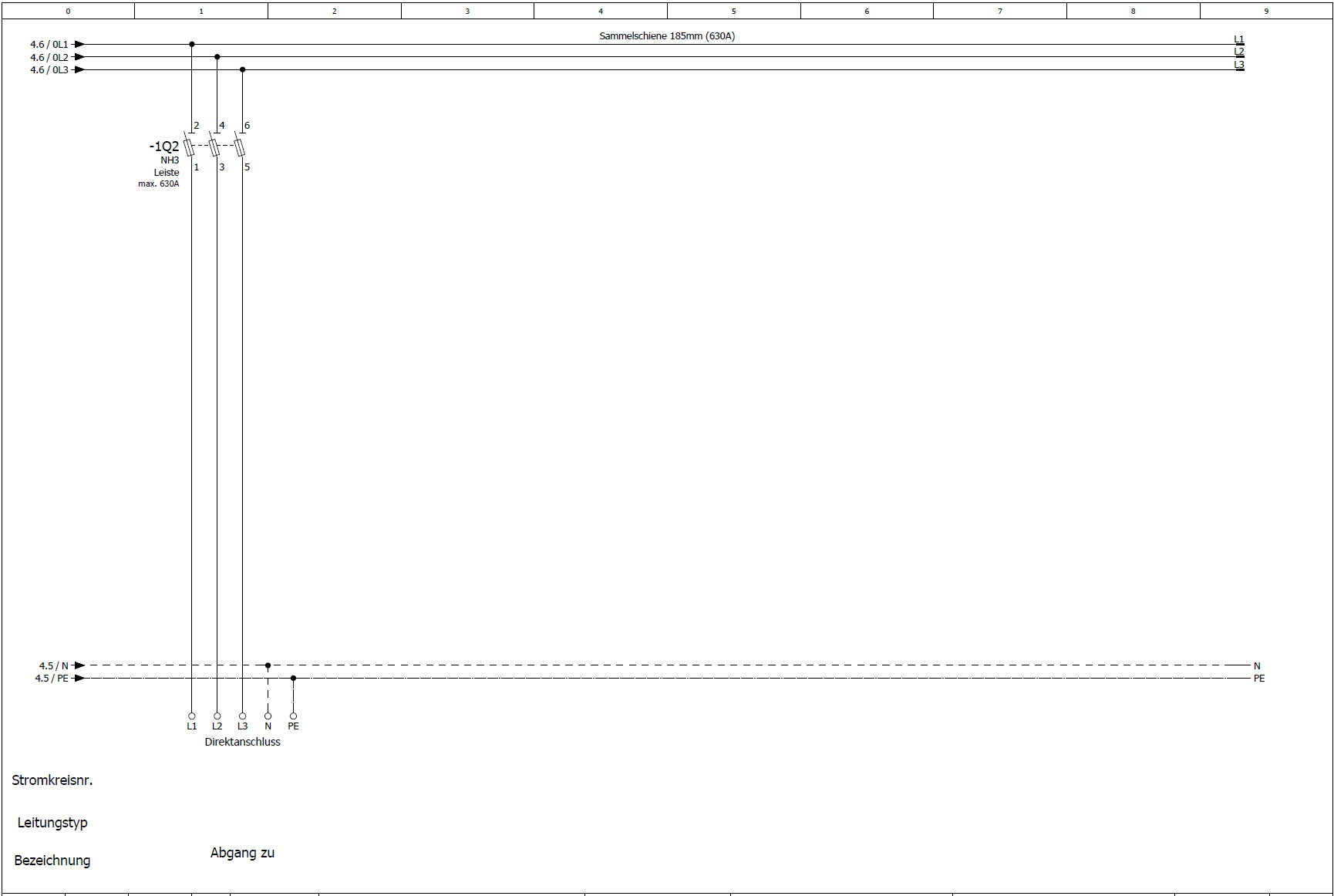

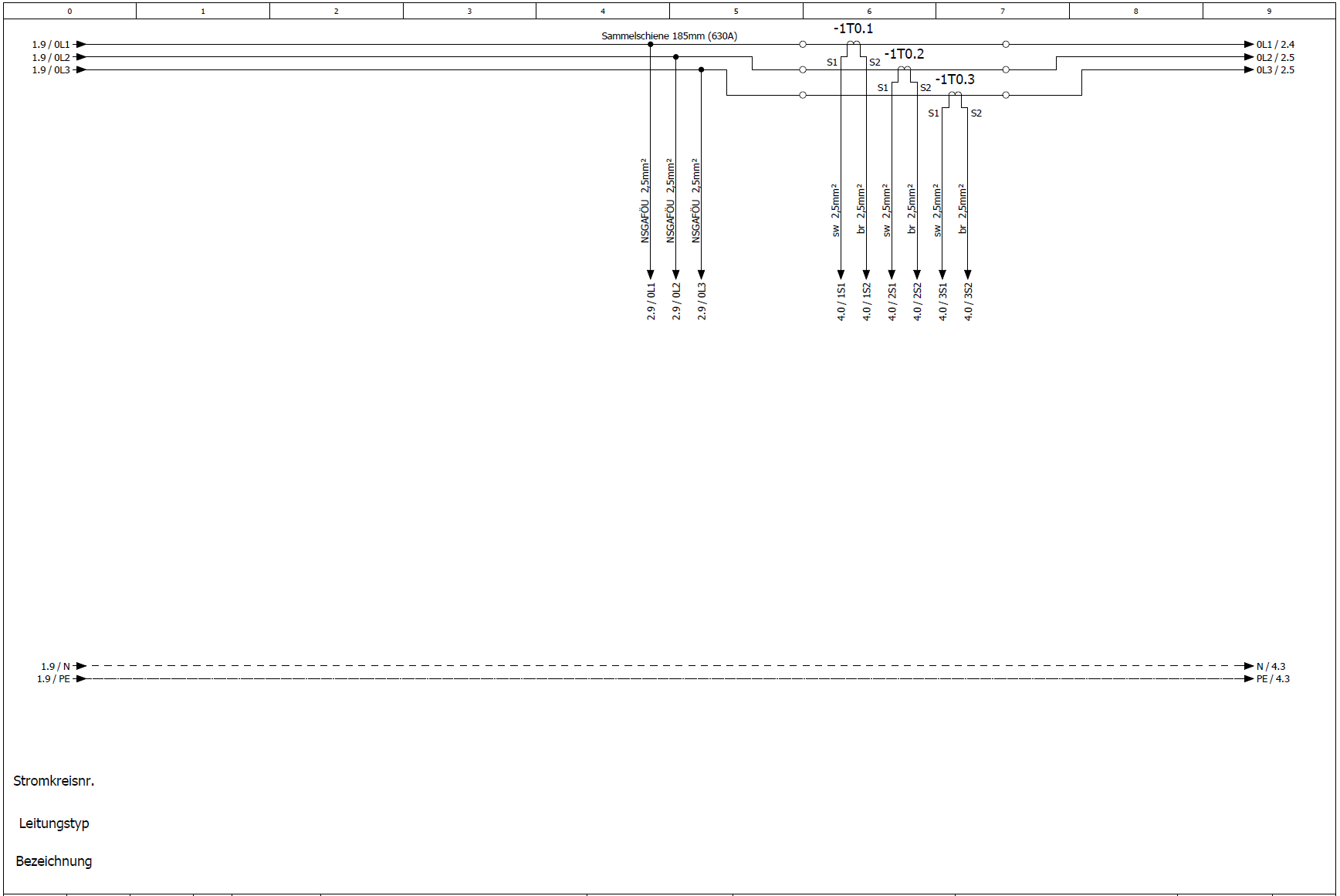

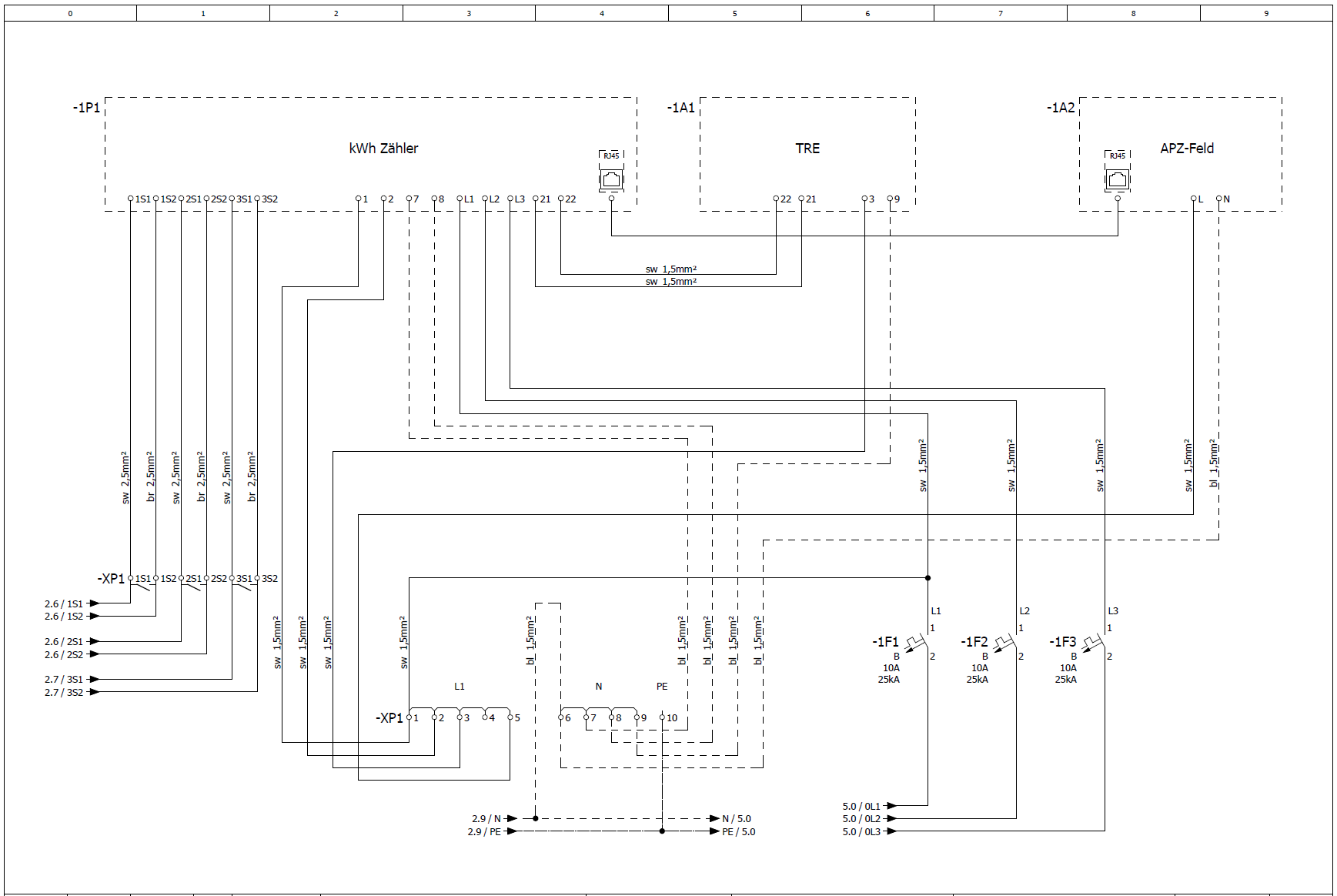

• Stromlaufplan und Dokumentation

Lieferzeit: 3-4 Werktage
